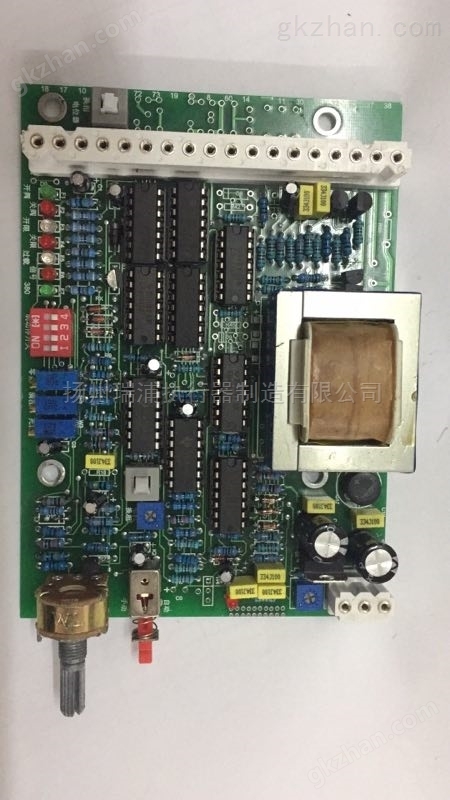

GAMX-2007 伯納德電動執行器主控板
| 參考價: | 面議 |
具體成交價以合同協議為準- 產品型號
- 品牌
- 生產商 廠商性質
- 揚州市 所在地
訪問次數：395更新時間：2022-02-19 18:03:01
聯系我們時請說明是智能制造網上看到的信息，謝謝!
產品簡介
產品介紹
GAMX-2007 伯納德電動執行器主控板
一、 GAMX-2007 伯納德電動執行器主控板主要技術參數
1、輸入信號：4－20mA 2、輸入電阻250歐姆
3、輸出信號：4－20mA，輸入信號和輸出信號隔離，用戶無需隔離模塊
4、輸出電阻：0－500歐姆（特殊需要0－750歐姆）
5、反饋電位器： 0－1K歐姆 6、基本誤差：±1％
7、死區：0－3％可調 8、電源電壓：220V±10％
9、環境溫度：－25℃－＋55℃ 10、相對濕度：≤90％（不結露）
二、 主要功能 詳情咨詢王153,8032,9557；（VX同號）
1、 運行方式：正向：4mA閥關閉，20mA閥開啟 反向：4mA閥開啟，20mA閥關閉。
2、 中斷保持：失去信號時，執行器可保持原位，關閉或開啟，出廠時中斷信號設定執行器保持原位。
3、 本機手動運行：本機手動運行是使定位器模擬一個4－20mA輸入信號，使執行器手動調節全開或全關。
4、 0％位置：定位器0％，使執行器全關到位。
5、 100％位置：定位器100％，使執行器全開到位。
6、 短接19和34號端子時為關掉自動控制，轉入手動，短接34和35端子為手動關向運行，短接34和36端子為手動開向運行。遠程控制優先于自動控制，當控制器在遠程控制位置，自動控制被鎖，不起作用。遠程控制為點動狀態。
7、 執行器運行方向：
標準形式下:執行器（面向輸出軸）順時針為開啟
通過撥碼開關可改變控制（改變電機旋轉方向）使執行器逆時針轉為開啟，同時改變限位開關和力矩開關方向。
8、電制動配置：GAMX－2005模塊220VAC和380VAC通用
單相電源（220VAC）配置電制動
三相電源（380VAC）通過撥碼開關使電制動功能不起作用，執行機構電制動由外電路完成。
9、 LED指示：
LED1 (紅）電源指示 LED2（綠）執行器開啟 LED3（紅）執行器關閉
LED4（紅）失去4－20mA信號 LED5（紅）過力矩開關動
LED6（紅）電制動起作用，制動燈瞬間閃亮
10、 撥碼開關DIL的使用
11、滑動開關COMV實現四種狀態
12、 P1：調P1順時針調節為閥關閉，逆時針調節為閥開啟，此時COMV須在MAN位置
13、 P2：滿量程100％調節。順時針調節反饋電流增加，此時COMV在AUTO位置。
14、 P3：死區調節參考值：順時針調P3，死區增加，靈敏度低，逆時針調P3死區減小，靈敏度高，執行器在自動調節狀態時，調P3電位器使執行器既不振蕩而靈敏度高時為佳狀態，此時COMV在AUTO位置。
15、短路子INV1
三、 調試方法：
執行器工作在本機自動調節工作狀態，用遠程控制接線端子34、35、36使執行器全關到位，調位置電位器，使反饋電流4mA，使執行器全開到位，調滿度電位器P2使反饋電流20mA，反復上述操作幾次，直到執行器全關對應反饋電流4mA，全開對應反饋電流20mA。
