· DSA-DO 開關量輸出安全柵適用于將安全區的電源通過開關控制或邏輯電平信號控制，驅動危險區的現場本安設備，如電磁閥、報警器等本安設備。
· 輸出本安信號: 45mA/12V (輸出電流45mA 時，輸出電壓≥12V
· 該產品采用獨立的直流電源供電，供電電壓范圍 20~30VDC。
· 小型插裝式結構，底座型接線端子，接線標準化 , 安裝方便，維護方便。
型號/選型表
| 選項 | 型號及代碼 | 說明 |
| 基本型號 | DSA-DO | 開關量輸出安全柵 |
| 通道形式 | 11 | 1入1出 |
| 22 | 2入2出 | |
| 輸入信號 | -C | 觸點開關 |
| -O | OC信號 | |
| -L | 電平信號 | |
| 輸出信號 | E | 45mA/12V (輸出電流45mA 時, 輸出電壓≥12V) |
| Z | 特殊訂貨 | |
| 電源電壓 | -V1 | 電源(端子) 20～30VDC |
| -V2 | 電源(導軌) 20～30VDC (需配備專用供電DIN導軌) | |
| 服務碼 | -QC9A | 宇通產品服務代碼 |
| 選型示例 例1: DSA-DO11-CE-V1-QC9A …… 1入1出, 開關量輸出安全柵，安全側觸點開關信號輸入，危險側本安輸出 45mA/12V，端子供電20～30VDC) 例2: DSA-DO22-CE-V2-QC9A …… 2入2出, 開關量輸出安全柵，安全側觸點開關信號輸入，危險側本安輸出 45mA/12V，導軌子供電20～30VDC) 可選配件 專用供電DIN導軌：PSDR-3000系列 | ||

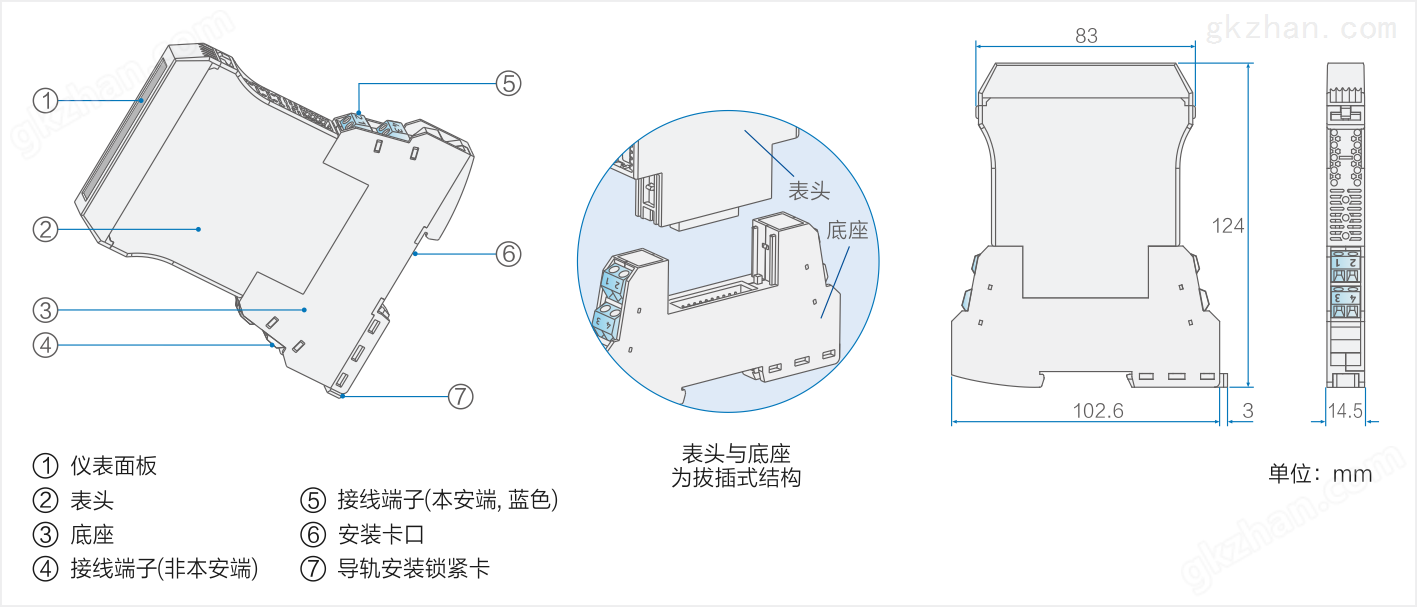

產品圖/端子接線圖
技術數據
尺寸
| 寬度 | 14.5mm |
| 高度 | 102.6mm |
| 深度 | 124mm |
| 外殼材料 / 顏色 | PC(聚碳酸酯)+PPT材料 / 黑灰色 |
| 防護等級 | IP20 |
環境條件
| 環境溫度 | -20~＋60℃ |
| 環境溫度(存放或運輸) | -40~＋80℃ |
| 環境濕度(運行) | 5~95％RH (無冷凝) |
輸入(本安)
| 觸點開關輸入 | |
| 輸入開關閉合 | ≤5V |
| 輸入開關斷開 | 15~30V |
| 輸入電流 | ≤3mA / 24V |
| 開關延時 | ≤2ms |
| 電平信號輸入 | |
| 高電平 | ≥ 4.5V |
| 低電平 | ≤1V |
| OC信號輸入 | |
| 電氣容量 | 30VDC, 100mA |
輸出
| 輸出電流 | 45mA |
| 輸出電壓 | 電流45mA 時, 輸出電壓 ≥12V |
| 開路電壓 | 22~26V |
電源
| 額定供電電壓 | 24VDC |
| 電源電壓范圍 | 20~32VDC |
| 電流消耗 | ·＜70mA（1入1出） ·＜110mA（2入2出） |
常規參數
| 電氣隔離 | 輸入-輸出-電源之間: 2500V交流有效值/1分鐘 |
| 電磁兼容性(EMC) | 符合IEC 61326-1 (GB/T 18268) , IEC 61326-3-1 |
| LED狀態指示 | · 綠色LED：電源指示(供電正常時，電源指示燈亮) · 黃色LED：輸出狀態指示。 |
| 電源保護 | 電源反接保護，上電沖擊保護，啟動延時＞20mS |
| 適用場合 | 安裝在安全場所，可與處于0區、1區、2區；IIC、IIB、IIA; T4~T6 危險區域的本安設備相連 |
| 適合連接的現場設備 | 電磁閥、報警器等本安設備 |
| 安裝方式 | 水平或垂直安裝，可卡裝在標準35mmDIN導軌上 (導軌供電方式的產品，安裝在專用母線背板式供電DIN導軌上） |
接線參數
| 剛性導線橫截面(最小/) | 0.5mm²/2.5mm² |
| 柔性導線橫截面(最小/) | 0.5mm²/2.5mm² |
| 最小導線橫截面(AWG) | 24 |
| 導線橫截面(AWG) | 14 |
| 剝線長度 | 7mm |
| 連接類型 | M3螺絲緊固連接 |
| 螺絲扭矩 | 0.6Nm |
防爆參數
| 安全電壓 (Um) | 250VAC/DC |
| 輸出電壓 (Uo) | 24VDC |
| 輸出電流 (Io) | 151mA |
| 輸出功率 (Po) | 0.91W |
| 外部電感 (Lo) | 1.1mH |
| 外部電容 (Co) | 0.09μF |
認證/標準
| CE認證 | 符合EN 55032:2015+A11:2020, EN 55035:2017+A11:2020標準 |
| *(中國國家強制性產品認證) | 符合CNCA-C23-01:2019和CNEX-C2301-2019的要求 |
| 國家防爆電氣產品質量監督檢驗中心認證 | [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 |
