LR5008系列交換機

LR5008系列是一款工業級、網管型、智能冗余的以太網交換機，支持八個百兆以太網端口，2路電源備份輸入和1路繼電器告警輸出，還支持808.1Q VLAN、QOS、靜態多播過濾、端口匯聚、端像等多種網絡管理功能，能為您的以太網連接提供經濟的解決方案。IP40等級防護外殼設計，-40-75℃的寬溫能夠可靠地在惡劣危險的環境中工作，可廣泛應用于電力、水利、軌道交通等領域。
　 LR5008系列可選6、4路電口和2、4路光口（LR5008-2F：6電口、2光口； LR5008-4F：4電口、4光口）。 電口（RJ45）支持10/100Base-T（X）、全雙工/半雙工、MDI/MDI-X自適應；光口為100Base-FX，多模（M）/單模（S）、接口可選。

產品特性：
(1)支持8個以太網口L-Ring環網冗余技術，故障恢復時間小于20ms；
(2)支持IEEE802.1Q VLAN設置，有效控制廣播域；
(3)支持QOS功能；
(4)-40-75℃寬溫工作范圍；
(5)支持靜態多播過濾、端口匯聚、端像等功能；
(6)支持WEB界面設置，易于管理；
(7)IP40防護等級，高強度波紋式金屬外殼，導軌安裝；

技術規格：

標 準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1Q、IEEE802.1P、IEEE802.1D；
協 議：L-Ring、QOS、VLAN、Trunking、Telnet；
流量控制：IEEE802.3X流控、背壓流控；
傳輸方式：存儲轉發；
背板帶寬：1.6G；
緩存：1Mbits；
MAC地址表：2K；
優先級隊列：4；
VLAN數目：256；
VLAN ID：1-4094；

組播組數：256；

接 口：
RJ45口：10Base-T/100Base-TX自適應，全雙工/半雙工自適應 或強制工作模式，支持MDI/MDI-X連接；
　　光纖接口：100Base-FX，SC/ST/FC接口形式可選，支持單模（20/40/60/80Km可選）、多模(2Km)光纖，波長為1310nm；
　　告警輸出接口：2芯5.08mm間距接線端子，1路繼電器告警信息輸出，電流負載能力1A@30VDC；
　　Console口：基于串口全局網管（RS232）,RJ45；
　　撥碼開關：恢復出廠設置及預留；

電 源：
　　輸入電壓：24VDC電源輸入（12-36VDC）；
　　接入端子：4芯5.08mm間距接線端子；
　　LR5008-2F功率
　　空載功率：3.0W@24VDC；
　　滿載功率：4.6W@24VDC；
　　LR5008-4F功率
　　空載功率：4.4W@24VDC；
　　滿載功率：5.5W@24VDC；
　　支持冗余保護
　　支持反接保護
　　支持過流保護

?機械特性：
　　外殼：IP40等級保護，金屬外殼；
　　安裝：壁掛式或DIN卡軌式安裝；

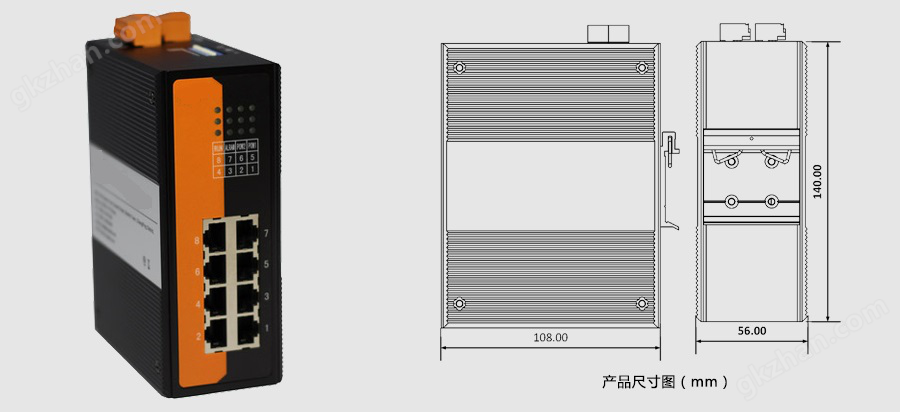

　　尺寸（長×寬×高）：140mm×108mm×56mm；
工作環境：
　　工作溫度：-40~75℃；
　　存儲溫度：-40~85℃；
　　相對濕度：5%~95%（無凝露）；
行業標準：
　　EMI：FCC Part 15，CLSPR（EN55022）class A；
　　EMS：EN61000-4-2 （ESD），level 4
　　　　　EN61000-4-3（RS），level 3
　　　　　EN61000-4-4（EFT），level 4
　　　　　EN61000-4-5（Surge），level 4
　　　　　EN61000-4-6（CS），level 3
　　　　　EN61000-4-8，level 5；
　　沖擊：IEC 60068-2-27；
　　自由落體：IEC 60068-2-32；

震動：IEC 60068-2-6 ；
質保：
　　保質期：5年；

LR5205-2F系列交換機

　　LR5205-2F系列是一款工業級、網管型、智能冗余的以太網交換機及串口服務器，支持五個百兆以太網端口，2路電源備份輸入和1路繼電器告警輸出，還支持808.1Q VLAN、QOS、靜態多播過濾、端口匯聚、端像等多種網絡管理功能，能為您的以太網連接提供經濟的解決方案。IP40等級防護外殼設計，-40-75℃的寬溫能夠可靠地在惡劣危險的環境中工作，可廣泛應用于電力、水利、軌道交通等領域。
　　LR5205-2F系列有3路電口和2路光口，串口可選擇2路RS-232或2路RS-485。 電口（RJ45）支持10/100Base-T（X）、全雙工/半雙工、MDI/MDI-X自適應；光口為100Base-FX，多模（M）/單模（S）、接口可選。

產品特性：
(1)支持5個以太網口L-Ring環網冗余技術，故障恢復時間小于20ms；
(2)支持IEEE802.1Q VLAN設置，有效控制廣播域；

(3)支持QOS功能；
(4)-40-75℃寬溫工作范圍；
(5)支持靜態多播過濾、端口匯聚、端像等功能；
(6)支持WEB界面設置，易于管理；
(7)IP40防護等級，高強度波紋式金屬外殼，導軌安裝；

技術規格：

標 準：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.1Q、IEEE802.1P、IEEE802.1D；
協 議：L-Ring、QOS、VLAN、Trunking、Telnet；
流量控制：IEEE802.3X流控、背壓流控；
傳輸方式：存儲轉發；
背板帶寬：1.6G；
緩存：1Mbits；
MAC地址表：2K；
優先級隊列：4；
VLAN數目：256；
VLAN ID：1-4094；
組播組數：256；

串口：
　　接 口：支持TX、 RX、CTS信號，每路串口支持4個會話數；
　　工作模式：TCP Server/Client/auto/server4、UDP五種工作模式；
　　檢 驗：None,Even,Odd；
　　數 據 位：8bit；
　　波 特 率：300bps ～ 115200bps；
接 口：
　　RJ45口：10Base-T/100Base-TX自適應，全雙工/半雙工自適應 或強制工作模式，支持MDI/MDI-X連接；
　　光纖接口：100Base-FX，SC/ST/FC接口形式可選，支持單模（20/40/60/80Km可選）、多模(2Km)光纖，波長為1310nm；
　　串口：可選RS-232或RS-485串行通訊接口；
　　告警輸出接口：2芯5.08mm間距接線端子，1路繼電器告警信息輸出，電流負載能力1A@30VDC；
　　Console口：基于串口全局網管（RS232）,RJ45；
　　撥碼開關：恢復出廠設置及預留；
電 源：
　　輸入電壓：24VDC電源輸入（12-36VDC）；
　　接入端子：4芯5.08mm間距接線端子；
　　支持過流保護；

機械特性：
　　外殼：IP40等級保護，金屬外殼；
　　安裝：壁掛式或DIN卡軌式安裝；
　　尺寸（長×寬×高）：140mm×108mm×56mm；

工作環境：
　　工作溫度：-40~75℃；
　　存儲溫度：-40~85℃；
　　相對濕度：5%~95%（無凝露）；

行業標準：
　　EMI：FCC Part 15，CLSPR（EN55022）class A；
　　EMS：EN61000-4-2 （ESD），level 4
　　　　　EN61000-4-3（RS），level 3
　　　　　EN61000-4-4（EFT），level 4
　　　　　EN61000-4-5（Surge），level 4
　　　　　EN61000-4-6（CS），level 3
　　　　　EN61000-4-8，level 5；
　　沖擊：IEC 60068-2-27；
　　自由落體：IEC 60068-2-32；
　　震動：IEC 60068-2-6 ；

質保：
　　保質期：5年；
