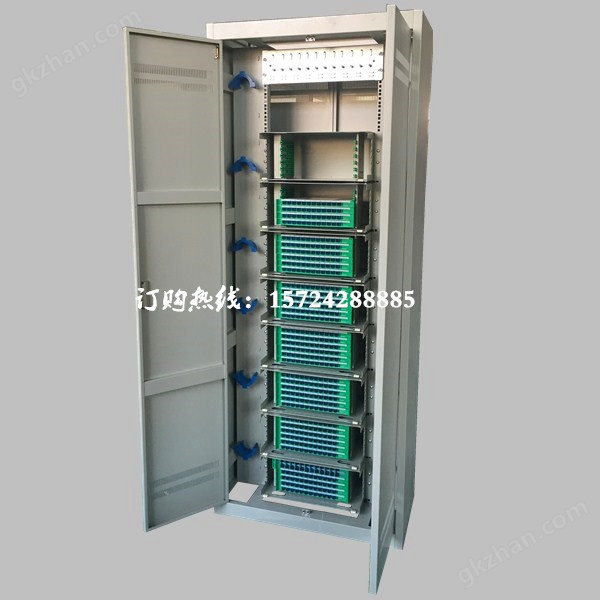

144芯216芯288芯光纖配線機柜~360芯432芯576芯光纖配線架

主要性能指標

2.1使用條件

2.1.1工作溫度：-5℃～ +40℃

2.1.2貯運溫度：-25℃～+55℃

2.1.3大氣壓力：70 kPa～106kPa

2.1.5運 輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。

2.2光電性能144芯216芯288芯光纖配線機柜~360芯432芯576芯光纖配線架

光纖連接器（含適配器和尾纖）

◆ 光纖連接器損耗 ≤0.5dB (包括插入、互換和重復損耗)；

◆ 插入損耗 ≤0.2dB；

◆ 回波損耗 FC/PC、FC/SPC、SC、ST≥48dB；

FC/UPC≥52dB ； FC/APC≥60 dB；

◆ 插拔耐久性壽命 ＞1000次。

2.3適用性能

標稱工作波長：850nm、1310nm、1550nm。

2.4高壓防護接地

2.4.1地線的截面積應大于6mm²。

2.4.2機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。

2.4.3機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。

2.5 功能

　　具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。

2.6外形尺寸、容量落地式144芯光纖配線架/144芯光配線架

GPX44-A03型機架外形尺寸、容量：

三、結構及其功能

整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

3.1機架

機架由左、右立柱、架頂、架底及連接件等組成。

機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出口連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

3.2 終端框

光纜終端框如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

3.3光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝

架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

五、光纜、光纖的引進和走線

◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。

◆光纜彎曲半徑不小于15D，其中D為光纜直徑。

◆單芯光纜及裸纖彎曲半徑大于37.5mm。

六、光纜的高壓防護接地

光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。光纜的保護接地見圖2。

七、操作與維護

7.1調線

◆架內調線

架內調線步驟如下，首先將門打開，拆卸需要調線的一端，把需要配線的另一端接上，放入原來位置。作好標記，架內調線即告完成。

◆架間調線

多個光配線架間需要調線時，其操作方法與架內調線相同，只是走線要經過過線槽及兩側板敲落孔，若往背后跳線須經過線槽后的圓孔,再進入所在配線架。

7.2熔接模塊的操作和維護

光纖的熔接頭放在熔接模塊內，并加以保護。光纖的熔接操作在熔接模塊外進行，完成后再放入模塊中，熔接模塊推入框中，必要時可取出，以便進行觀察和維護。

光纖配線架使用說明

一．GPXJ-A型光纖配線架產品簡介

1．用途

本設備用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度，是光纜和光通信設備的配線連接設備。

2．特點

• 光纖配線架（ODF）及其光纖配線箱（單元盒）采用19”標準安裝界面；
• 全封閉柜式結構，防塵性好，對光纜的成端和配線進行物理保護避免意外受損。
• 架體采用優質冷軋鋼板，大立柱整體焊接，強度高，剛性好；表面涂裝采用靜電噴塑工藝，耐腐蝕，外表美觀。
• 架體設計采用模塊化結構，，可根據不同要求靈活配置實現拼架安裝，增容方便；左右側板可脫卸，架間實現無障礙布線。
• 光纜可由機架頂部或底部進纜孔引入機架（或光纖配線箱）進行固定、接地和保護。固定后的光纜金屬部分連接高壓防護接地裝置并與機架絕緣。
• 光纖配接箱（單元盒）集光纖熔接、尾纖收容和配線功能于一體，使用和維護簡便，適合各種類型適配器的安裝。
• 跳線走線可由頂部過線槽、底部過線槽、垂直走線槽和水平過線槽管理，優化走線布局，余纖收繞環可存儲多余跳線。
• 各種標識清楚，適用于各種結構形式的光纜。
• 技術指標符合標準：YD/T778-1999

二．GPXJ-A型光纖配線架的構造

GPXJ-A型光纖配線架主要由左右立柱、頂框、底框焊接成主機架，配上左右側板，前后門組成，如正視，后視圖示。

三. GPXJ-A型光纖配線的安裝

1．拼架:

GPXJ-A型光纖配線架在多臺機架拼架時,只需用附件中配備的拼架連接板和M5螺釘連接緊固即可，連接位置有4處，如下圖所示。

光纜進入光纖配線架的彎曲半徑不小于光纜直徑的15倍。機房不設靜電地板時，架體底部用M10的膨脹螺栓固定在機房的地坪上，頂部用M10的螺栓與線槽連接，光纜由配線架頂部進纜孔引入；機房敷設靜電底板時，需制作與底板相同高度的角鐵架，角鐵架先固定在地坪上，機架底部用M10的螺栓固定在角鐵架上，光纜可由配線架底部進纜孔引入；若從光纜上面線槽引入機架，機架頂部用M10的螺栓與線槽連接。圖為頂、底部安裝孔示意圖。

四．GPXJ-A型光纖配線架施工步驟

GPXJ-A系列光纖配線架是一種配置靈活的配線架，根據所配置的配線箱的不同，可實現前后、上下不同的進纜方式，現以GPXX-A系列配線箱（后進纜）為例說明使用步驟：

1．光纜進入機架后的開剝、固定與接地

1）機架安裝固定后，若機房小，可卸下機架前后門（門上轉軸為彈簧式拉銷）進行施工；

2）將光纜從機架后側底部（或頂部）的光纜孔中引入機架，并將光纜端部去除1米；

3）開剝光纜。光纜開剝長度根據光纖配線箱的安裝高度確定，計算公式為開剝長度＝（220×N個配線箱+1600）mm。參見光纜開剝固定示意圖；

4）束管的保護。開剝完光纜后將束管上的油膏擦拭干凈。根據光纖配線箱的安裝高度，將進入箱體部分的束管剝離出光纖，套上相應長度的PVC保護軟管，并在靠近光纜開剝處用扎帶將PVC軟管扎緊，參見光纜開剝固定示意圖；

5）光纜固定及接地。將光纜用喉箍固定在光纜固定座（板）上,并將光纜加強芯固定在鋼絲座上（如需護層接地，則應預先在光纜端部插入接地夾，接地線連接在固定板上）。參見光纜開剝固定示意圖。

6）束管初固定。將用PVC軟管保護好的束管初固定在光纜固定板上。

7）光纖配線箱的安裝。將光纖配線箱由上至下安裝于機架上；

8）光纖熔接。光纖熔接的詳細步驟請參閱相關光纖配線箱的使用說明；

9）束管zui終固定。光纖熔接結束后，將束管按進光纖配線箱的相應位置固定在機架的束管固定板上，余長收容于光纖配接箱內。如圖示。

五．GPXJ-A型光纖配線架跳線方式

GPXJ-A光纖配線架采用單側走線方式，走線簡單,清晰。

1．本架跳線：取適當長度的光纖連接器（跳線），將光纖連接器兩頭插入預定適配器后，從配線箱左面單側引出，經過垂直走線槽向下，經過底部水平走線槽，根據余長的長短，掛入合適的掛線環。

2．跨架跳線：對于多架相拼的光纖配線架，其前后左右側板可脫卸。跳線不需從架外走纖，直接在架間通過頂底水平走線槽走纖。

六．GPXJ-A型光纖配線架附件清單

1. 機架連接板 4塊

2. 連接板用螺釘 M5×12 16只

七．GPXJ-A型光纖配線外形尺寸及容量配置表

外形尺寸及容量配置表：

八．

若您在產品使用過程中遇到問題,請及時與我們,我們的工程技術人員會協助您解決問題；若您有好的建議，也請告訴我們，我們將不斷改進我們產品，讓客戶更加滿意。

三網合一箱產品簡介：

FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出
光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經
分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度；
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長；
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性；
4.采取左右結構和上下結構組合結構的設計,左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層,下層為光纖熔接層；
5.在機箱形式及厚度保持*的情況下，光纖熔接盤zui大支持6片，滿足施工過程中任意形式的接續；
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理；
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝；
8.具有臨時尾纖存儲區域；
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等。
