端子拉力試驗機產品簡介：

   想買端子拉力試驗機的朋友到上海鑄衡看看吧！上海鑄衡廠家生產銷售的這款SGWS系列端子拉力試驗機是我針對線束及電子行業研制開發的一種檢測設備，此款于檢測線束接線端子的拉脫力，可配置數顯、表盤推拉力計和夾具，該具有設備小巧、操作準確、測量精度高、試件裝夾、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。

圖片

規格型號

特點：
臥式安裝。手動操作，操作簡單穩定。可將本機臺安裝于桌（臺）上使用，使機架穩固。長×寬×高：450mm×260mm×160mm。行程：50mm。額定負荷：500N。（也可配置1000N）凈重：10.6Kg。

配SGHF系列推拉力計：
一般標準配置為數顯式推拉力計HF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計
型號：HF—500。量程：500N(Kg、N和ib三種單位可自動轉換)。分辨率：0.01N。精度：±0.5%。輸出接口：RS 232?? 九孔插座。電源:充電電源：220V/AC；電池連續工作時間：6～8小時。穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。標定范圍：滿量程標定。環境溫度：0～+60℃。環境濕度：≤ 80%。允許過載：150%。供電方式：5 號電池組 /220V AC 充電 4～6 小時。

配SGHF系列推拉力計圖片

配指針式推拉力計:
型號：NK—500。量程：500N（50Kg）。推拉桿行程：10mm。工作溫度：20℃±10℃。運輸溫度：-27℃～+70℃。相對濕度：15%～80%RH。工作環境：周圍無震源及腐蝕性介質。客戶可根據需要，配置相對應規格的測力計：指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等；

指針式推拉力計圖片

的左夾具：
· 外形尺寸：115mm×180mm×30mm。· 適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000N。

的右夾具：
· 型號：AJJ-06。
· 適用范圍：線纜、玻璃、皮革、電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000
的安裝方法：
1、機座的安裝方法：本儀器可安裝在桌子上，使儀器穩固。安裝時請工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔；
1）安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個精螺紋 孔（卸下精×10的螺釘?shù)穆菁y孔）；
2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

左夾具的安裝方法： 用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。
右夾具的安裝方法：先用附件中的M6螺母旋到測力計的測力桿上，再將右夾具旋到測力計的測力桿上，調節M6螺母使其右夾具接連即可；
一般測試操作過程：
1、將線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓住）。
2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手，將左夾具中心對準右夾具的中心。
4、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。
5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指到零位即可。
6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。

未配測力計端子拉力計圖片

配件SGHF數顯測力計圖片

配件SGNK指針測力計圖片

日常保養與維護：
1、請勿超載使用，本儀器額定負荷為500N。
2、注意日常的保養工作，保持儀器各部件清潔。
3、機臺出現故障時請及時廠家或銷售點（請勿擅自拆卸、修理）。

店鋪推薦：

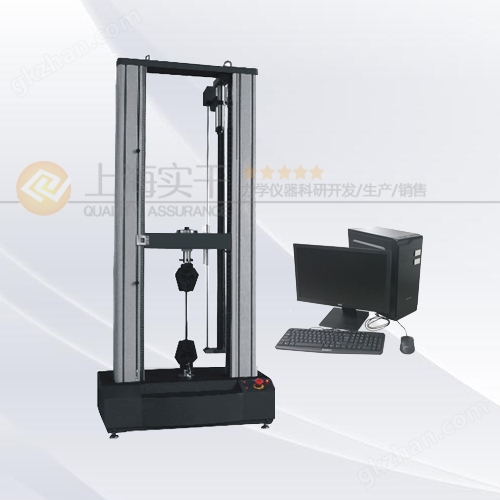

微機控制電子萬能拉力試驗機圖片

微機控制電子萬能拉力試驗機參數

1. zui大試驗力：     500N/50KG

2. 精度等級：       0.5級（可出具CNAS家計量認證證書）

3. 單位選擇：       Gf、Kgf、N、KN、LB、Mpa（根據需要任意選擇）

4. 感應方式：       采用德高精度雙向負荷傳感器

5. 荷重精度：       0.01%

6. 試驗力分辨力：   1/300000F.S(全程分辨力不變)

7. 測力范圍：       0.2%-F.S（具有載荷量程自動切換功能）

8. 測力精度：       示值的±0.5%以內

9. 位移分辨力：     0.03μm

10. 位移測量精度：  示值的±0.5%以內

11. 變形分辨力：    1/300000F.S(全程分辨力不變)

12. 變形測量范圍：  0.2%-F.S

13. 變形測量精度：  示值的±0.5%以內

14. 試驗控速范圍：  0.001-500mm/min分段控制，無級調速（可調）

15. 試驗控速精度：  設定值的±0.2%以內

16. 應力控速率精度：設定值的±0.5%以內；

17. 應變控速率精度：設定值的±0.5%以內；

18. 恒力/恒位移/恒變形測量精度：設定值的±0.1%以內；

19. 試驗寬度：      340mm（也可根據用戶產品規格要求定制）

20. zui大行程：      750mm（也可根據用戶產品規格要求定制）

21. 控制系統：      交流伺服控制器

22. 系統：      試驗無線遙控，全程微機藍牙控制

23. 裝置：      系統具有激光限位保護裝置，自動診斷功能，定時對測量系統、驅動系統進行過載、

                    過壓、超負等檢查，出現異常情況立即進行保護

24. 過載保護：      滿載量程的1.5倍（設備無變形、無損傷情況）

25. 數據顯示：      CTM際研發材料試驗機中心操作軟件（中/英/繁語言可自由切換）

26. 試驗工裝：      根據用戶產品規格要求標配（或定制）壹套

27. 選配裝置：      聯想(或IBM)電腦、佳能（或惠普）打印機

28. 電    源：      AC 220V 50HZ

29. 主機尺寸：      570×400×1300mm (W×D×H)

30. 設備重量：      約 100KG

微機控制單柱電子拉力試驗機圖片

微機控制電子拉力試驗機參數

1、容量選擇: 2000N（根據試驗要求任選）
2、測力范圍：0.2%~F.S
3、單位選擇:gf、Kgf、N、KN、LB
4、感應方式: 高精度傳感器
5、荷重精度: ±0.01%
6、速度范圍: 0.5~500mm/min分段控制，無級調速
7、速度精度：1%
8、變形精度: 0.5%
9、位移精度：±0.5%
10、分 辯 率:1/240000
11、測試寬度:260mm（可根據客戶要求定做）
12、zui大行程:850mm
13、控制系統:交流伺服控制器
14、系統：試驗全程無線遙控，微機藍牙控制
15、裝置:自動診斷、定時測量、過載保護、超負檢查等異常保護
16、顯    示: SG際研發材料試驗機操作軟件
17、精度等級：I級（可出具家計量報告）
18、夾具配置:根據用戶產品試樣要求定制夾具壹付
19、選配裝置:聯想電腦、Canon打印機
20、電源功率:220V 50HZ
21、主機尺寸:500×400×1300mm(W×D×H)
22、主機凈重: 約120KG

臥式拉力試驗機圖片

臥式拉力試驗機規格型號
