三網共享共建光纜交接箱

：

：李彬

：

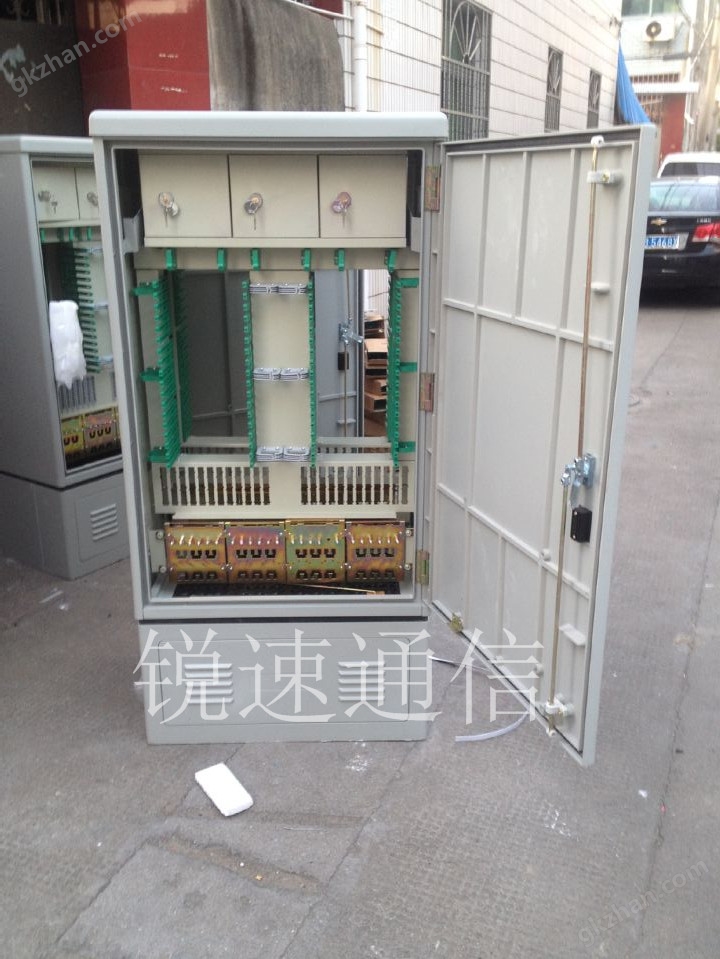

一、三網合一光纜交接箱產品示意圖

三網合一光纜交接箱概述 GXF5-170-S6型室外光纜交接箱用于光纖接入網中主干光纜與配線三網合一光纜交接箱處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、*化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連。

二、三網合一光纜交接箱概述

      GXF5-170-S6型室外光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、*化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。箱體采用優質不銹鋼材料制作，強度高，室外防護性可靠。

三、三網合一光纜交接箱性能指標

• 工作溫度：-40℃ ~ +60℃；
• 環境濕度：≤95﹪（+40℃時）；
• 大氣壓力：70kPa ~ 106kPa；
• 插入損耗：≤0.2dB；
• 回波損耗：FC/PC≥49dB   FC/UPC≥50dB   FC/APC≥60dB；
• 互換性：≤0.2dB；
• 連接器壽命：1000次插拔后，插入損耗變化量＜0.1 dB；
• 箱體高壓防護地與箱體間耐壓＞3000V(DC，在1min無擊穿無飛弧；
• 在試驗電壓為直流500V條件下，機箱高壓防護接地裝置與機箱間絕緣電阻≥20000MΩ；
• 其余性能指標均符合YD/T988-2007 ODF行業標準及相關行業標準要求。

四、三網合一光纜交接箱功能說明

• 箱體內高強度的箱體結構，采用不銹鋼冷軋鋼板材料，保證了可靠的室外防護性能，優良
• 抗腐蝕性能及耐老化能力強；
• 模塊化設計，抽拉式結構，全正面操作，方便系統擴容和安裝；
• 可靠的光纜引入、固定、開剝保護及接地裝置，結構簡練，操作簡單，對纖芯、尾纖、跳纖均能可靠地保護；
• 連接終接單元可適用于FC、SC、ST等多種適配器的安裝，適用于非帶狀光纜及帶狀光纜；
• 光纜交接箱的防護?
