當前位置:寧波普緯達通信設備有限公司>>普通型光纜光交箱>> 寧波室外防水光交箱 交接箱箱間式圖文介紹

寧波室外防水光交箱 交接箱箱間式圖文介紹

參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質生產商

所  在  地寧波市

更新時間:2022-04-27 08:00:42瀏覽次數:273次

聯系我時,請告知來自 智能制造網
{寧波}室外防水光交箱 交接箱箱間式圖文介紹:


{寧波}室外防水光交箱 交接箱箱間式圖文介紹可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后,經固定、端接、配纖后,使用跳纖將主干層光纜和配線層光纜連通。

1

交接箱的分類及規格

 1.交接箱的分類
  (1)按交接箱內

{寧波}室外防水光交箱    交接箱箱間式圖文介紹:



{寧波}室外防水光交箱    交接箱箱間式圖文介紹可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引人光纜交接箱后,經固定、端接、配纖后,使用跳纖將主干層光纜和配線層光纜連通。

1

交接箱的分類及規格

 1.交接箱的分類
  (1)按交接箱內有無接線端子分為無端子交接箱和有端子交接箱。
  (2)按其接續方式不同分為壓接式和卡接式兩大類。卡接式又分為接線子卡接式和模塊卡接式,模塊卡接式細分為直卡式和旋轉式。
  2.交接箱的規格
  按其進出線對容量可分為150、300、600、900、1200、1800、2400、2700、3000、3600對(回線)等規格。

2交接箱的結構

  交接箱的結構

交接箱的結構形式如圖1所示。
  1.箱體上應有接地端子和備用端子及其標記。
  2.接線排和箱體兩側應留有100~150mm操作空間。
  3.箱體底部的電纜進出口應有良好的密封防潮措施。
  4.在箱體內成端,上列應有固定電纜的位置、下列應留有放置充氣維護裝置的位置。
  5.箱門板內側應有存放測試夾、記錄卡片和卡接工具的裝置。
  6.產品應包括以下附件:地腳螺栓、螺母、墊圈及工具。

交接箱結構


3交接箱的技術要求

  1、使用環境
  環境溫度:-55~+55℃
  相對濕度:<95[%]
  大氣壓力:70~106kPa

  2、電氣性能
  1.任意兩端子之間及任一端子與接地點之間的絕緣電阻不得小于5×104MΩ。
  2.任意兩端子之間及任一端子與接地點之間在接通500VAC時,1min內應無擊穿和飛弧現象。
  3.導線與接線端子之間的接觸電阻不得大于5×10-3Ω。
  4.接線端子可斷處的接觸電阻不得大于20×10-3Ω,機械壽命試驗后不大于30×10-3Ω。

  3、機械物理性能
  1.箱體一般應采用金屬材料。如采用非金屬材料其燃燒性能必須符合GB4609中規定的FV-0級。
  2.箱體外表面不應有明顯的機械損傷,箱體內不應有焊渣等雜物。
  3.箱體外形的zui大尺寸不應超過1600mm×1100mm×400mm(高×寬×厚)。
  4.當箱體高度大于1200mm或交接箱的整體自重大于50kg時,必須設置用于防風抗震和起重掛索的裝置。
  5.箱體在圖2所示各方向受載的zui低負荷值見表1。

交接箱箱體各向受載的zui低負荷值

箱體受力示意圖


  6.箱門及門鎖應開啟靈活、可靠,箱門開啟角應大于或等于120。
  7.箱門處于關閉狀態時,其密封性能應符合GB4208中規定的IP53的要求。
  8.箱門把手等外露和操作部分,不應存有小于R2的銳角。
  9.各式接續器件的塑料主體,燃燒性能必須符合GB4609中規定的FV-0級。
  10.各式卡接式接線端子的適用線徑為0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一種或幾種。

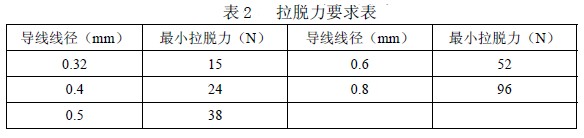

  11.接續好的接線端子與導線的拉脫力應符合表2的要求。
  12.接線模塊的卡接和可斷重復使用次數不少于200次。

拉脫力要求表

交接箱的一般規定

交接箱的一般交接箱交接箱交接箱箱交接箱一般規定1.交接箱的安裝位置應符合設計要求。  2.交接箱安裝必須穩固,箱體橫平豎直,箱門應有完好的鎖定裝置。
  3.交接箱的設備編號、電纜及線序編號等標志應正確、完整、清晰、整齊。
  4.落地式交接箱安裝應砌混凝土基座,基座與人(手)孔之間應以電纜管方式連接,不得采用通道式。電纜管數量應接交接箱zui終容量需要一次敷設,zui少一次不得少于三根。
  5.落地式交接箱安裝必須做好防潮措施。
  6.金屬箱體的壁龕式分線盒,其箱底應襯厚度不小于15mm的木板,以便電纜固定。

  交接箱安裝位置的選擇應符合以下條件:
  1.交接箱的位置宜設置在交接區內線路網中心偏離局的一側,靠近交接區入口處的*個分支路口或配線電纜的交匯處。
  2.符合城市規劃,不妨礙交通并且不影響市容觀瞻的地方。
  3.靠近人(手)孔便于出入線的地方,或利舊電纜的匯聚點上。
  4.安全、通風、隱蔽、便于施工維護、不易受到外界及自然災害損傷的地方。
  5.下列場所不得設置交接箱:
  (1)高壓走廊和電磁干擾嚴重的地方。
  (2)高溫、腐蝕嚴重和易燃易爆工廠、倉庫附近及其他嚴重影響交接箱安全的地方。
  (3)易于淹沒的洼地及其他不適宜安裝交接箱的地方。

6交接箱的安裝  交接箱的安裝有架空式、落地式、交接間式等幾種主要形式。
  1.架空式交接箱的安裝
  (1)具備下列條件時可安裝架空交接箱:
  ①接入交接箱的配線電纜為架空方式;
  ②郊區、工礦區等建筑物稀少的地區;
  ③不具備安裝落地式交接箱的條件。
  (2)架空交接箱的安裝步驟如下:
  ①立H桿
  ②安裝上桿腳釘等附件
  ③安裝工作平臺
  ④安裝交接箱箱體
  ⑤穿放成端電纜
  ⑥埋上桿鐵管
  ⑦制作箱外氣塞
  ⑧剩余操作和落地式交接箱操作相關部分相同
  2.落地式交接箱的安裝
  (1)具備下列條件可安裝落地式交接箱:
  ①進入交接箱主干電纜在600對、交接箱容量在1200對以上;
  ②地理條件安全平整,環境相對穩定;
  ③有建手孔與交接箱基座的條件,并且能與人孔溝通;
  ④接入交接箱的主干電纜和配線電纜為管道式或直埋式。
  (2)落地式交接箱的安裝步驟如下:
  ①底座的電纜管及預埋底框布置
  ②混凝土底座的安裝
  ③交接箱箱體的安裝
  3.交接間、交接配線架安裝要求
  交接間的位置一般應選擇在朝陽通風處,面積為10~15m2左右。在住宅小區選擇一層樓為宜,電纜容易進入房間。
  (1)地下電纜槽道:寬不小于600mm,深40mm,長可以根據具體情況而定,槽道上口需裝有蓋板。
  (2)如交接間內無法作電纜通道時,也可以鋪設地板。
  (3)交接配線架,可分為立式和墻壁式二種。立式設置在地槽的一側;墻壁式的上端穿釘距地面不得超過1800mm。接線端子可采用模塊接線排和旋轉卡夾端子。
  (4)各條電纜屏蔽接地及地線棒應連接至地線排。

光纜交接箱圖文詳細介紹、室外通信光纜交接箱、SMC光纜交接箱、不銹鋼光纜交接箱、CMC材質光纜交接箱、冷軋板光纜交接箱(光纜交接箱容量:72芯、96芯、144芯、216芯、288芯、432芯、576芯、684芯、720芯、864芯、1152芯、1440芯)中華人民共和國通信行業標準 通信光纜交接箱、通信光纜交接箱|FTTH光纜交接箱生產基地【中國移動通信|中國電信|中國聯通|廣電網絡)中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-2015 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備。可對主、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、*化的光纜管理系統,實現主干光纜與配線光纜交叉連接或互連,以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求,提供多種光分路器增值單元解決方案。
光纜交接箱圖文詳細介紹:隨著電信營商3G、4G,FTTx寬帶提速工程的快速發展,傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要,基于EPON/GPON的FTTx網絡結構,已成為運營商通信傳輸線路的*方案。光纜交接箱作為傳輸線路中的重要組成部分,為適應傳輸網絡的發展要求,功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來,其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。通信光纜交接箱產品,針對各地區域氣候環境,推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇,現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中,應用方案如下:支持EPON/GPON分光功能哲烽通信多年來積極參與行業標準的制訂,并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制,該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。
