現代化的制造企業需要自動化，企業自動化就需要生產現場管理系統（RTD-SFCS）,RTD-SFCS是一套功能強大的企業生產現場管理系統，它能讓您坐在瀏覽器前就盡收生產現場所有信息，充分掌握生產現場，有效地監控生產流程運作。我們不但提供完整和實時的生產現場活動狀態和信息，以利您做出更佳的現場管理、提升整體的生產力，同時更讓您縮短出貨時間、掌握產品品質、建立客戶的信賴度。請您現在盡享制造企業自動化的效
1. 前言
現代化的制造企業需要自動化，企業自動化就需要生產現場管理系統（RTD-SFCS）,RTD-SFCS是一套功能強大的企業生產現場管理系統，它能讓您坐在瀏覽器前就盡收生產現場所有信息，充分掌握生產現場，有效地監控生產流程運作。我們不但提供完整和實時的生產現場活動狀態和信息，以利您做出更佳的現場管理、提升整體的生產力，同時更讓您縮短出貨時間、掌握產品品質、建立客戶的信賴度。請您現在盡享制造企業自動化的效益、便利和競爭優勢。RTD-SFCS能有效地幫助您降低生產成本、提高產品質量、提高客戶滿意度。
2. RTD-SFCS概述

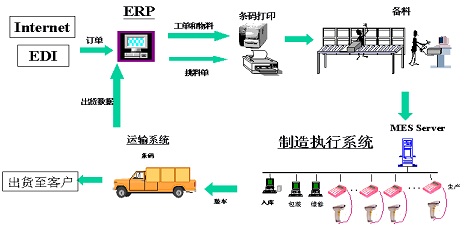

針對種種生產現場管理中的弊端，廣州速威結合多年的制造業生產現場管理系統項目實施經驗以及*技術，經過多年的研發，推出了《RTD-SFCS生產現場管理系統》 。制造企業需要有一種現場信息流自動化系統(Frontline Data Automation)來解決其生產現場監控管理的問題，這類系統如果是運用在工廠制造現場，我們稱之為生產現場管理系統Manufacturing Execution System(MES)。MES可說是一種由下而上(Bottom Up)實時掌握現場狀況的信息管理系統。在實施SFCS之前，ERP系統與生產現場之間透過人為方式溝通，使生產現場如同黑箱運作，無法掌握實時正確信息。而導入MES之后除了提供現場信息流自動化之外，它扮演承上啟下的功能。我們從MES這三個英文縮寫，不難看出，MRP(Manufacturing Resource Planning)或ERP(Enterprise Resource Planning)系統之間的互動關系，一個是上層的規劃系統(Planning)，一個是下層實際的執行系統(Execution)。如圖所示
3. RTD-SFCS介紹
RTD-SFCS重視生產現場工藝防呆、資源追蹤、實時分析等管理功能，即能幫助您降低成本，迅速獲利。從現場管理的角度來看，RTD-SFCS集成了企業生產現場各單位（如物料、生管、制造、品管、倉管等）的各項數據，使您得以迅速得到運作所需的信息，以提升生產效率。從公司整體運作的角度來看，RTD-SFCS連接于上層之制造業ERP系統、供應鏈管理系統(SCM)和現場運作／生產設備之間，提供實時且準確的實際生產數據，是助您制訂運籌計劃(Logistics Planning)的利器。RTD-SFCS集成相關數據采集和信息顯示的硬件配備，從生產流程設定、揀料、組立、測試、品管、維修、包裝、運送都有完整的監控功能。我們采用模塊化功能的設計，針對您的需求做彈性的模塊搭配，方便您分階段實施，將建設和升級成本降至zui低。
3.1 RTD-SFCS特色
? 實時數據處理 (Real Time)
? 工藝防呆 (Real Time Checking)
? 現場無紙張運作 (Paperless)
? 現場產品追蹤 (Tracking)
? 生產狀況監視 (Monitoring)
? 網絡門戶功能 (WEB Portal)

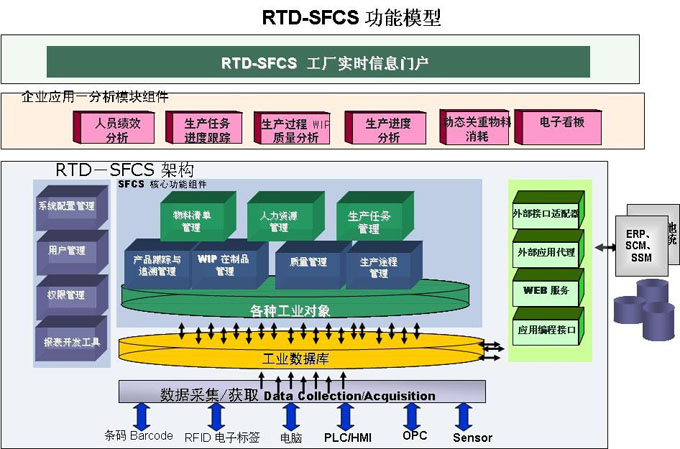

3.2 RTD-SFCS功能模型

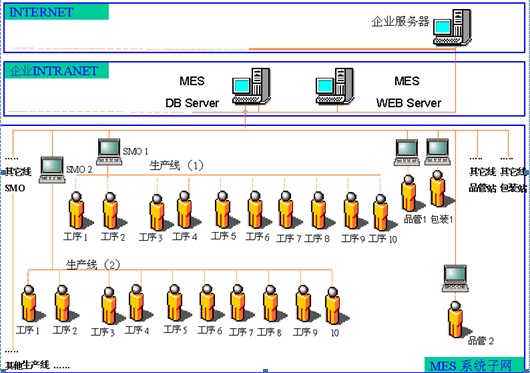

3.2 RTD-SFCS拓撲圖
針對制造企業生產現場管理產生的數據量很龐大，所以我們建議生產現場的網絡應與辦公網絡系統相對獨立，100M網絡直通機房。我們建議所有的數據都存放在一個*數據庫服務器上（ DB Server）；每一條生產線有一臺SMO工作站來進行數據的收集與處理，這種方法在多個廠商得到成功的應用，并且穩定性、安全性很高。其系統架構如下：
3.3數據采集方案
3.3.1固定式數據采集

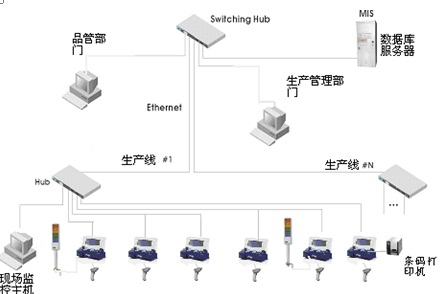

3.3.1.1 TCP/IP
終端介紹：
DT-1000 網絡數據采集器
DT-1000是運用于生產線的TCP/IP網絡型數據采集終端，可連接鍵盤、掃描槍等輸入設備，操作人員通過這些輸入設備將現場數據輸入，傳送至管理主機，為MES/Shop floor系統提供實時的生產數據。具有LCD顯示屏，上端管理主機可將信息顯示在顯示屏上，指導操作人員。帶有串口和DI/DO口，可與現場的其它設備進行聯動，加強了現場的集中控制性和功能擴展性。
規格
參數：16位CPU
Flash:512K Bytes、SDRAM:512K Bytes、EEPROM:512Bytes
輸入接口：PS2標準鍵盤接口輸入
網絡通信：10M/100M自適應RJ-45以太網接口
串口配置：1個RS-232/485接口，D型9針接頭
屏幕顯示：16×2英文字符（2行×16個字）背光調節
傳感接口：數字輸入DI×1、DO×1繼電器輸出
聲音警報：1個蜂鳴器，音量可調節
電源輸入：12VDC DC-jack/接線端子（可選）
8個自定義功能鍵（F1-F8）
DT-4000 TCP/IP網絡數據采集終端
DT-4000作為新一代的TCP/IP網絡數據采集終端，集成多種通訊端口，可接條碼打印機、I/O報警器及傳感器，各種類型的條碼掃描器及其它產線設備，DT-4000直接連接以太網,使其安裝更靈活，維護更簡便。
特點:
直接連接以太網絡.100Mbps通訊率更快更穩定
全角模式：16×16點陣 15字符×4行英數字及中文（繁簡體）顯示
半角模式：8×8點陣 30字符×8行 英數字顯示
FLASH:可存儲13000個16×16中文字符
支持USB設備 連接2個USB接口
操作系統：Linux
規格:

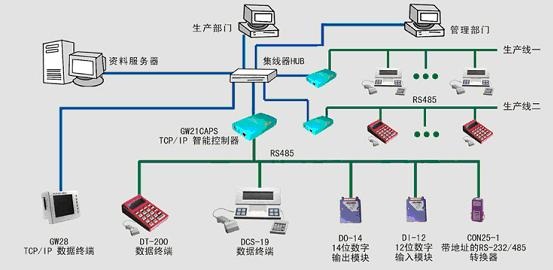

3.3.1.2 RS-485
終端介紹：
? DCS-19
DCS- 19能利用RS485網絡獲取數據并在本地顯示，其點陣液晶顯示器為現場操作提供簡易的人機對話界面。它可以憑借PC機的應用程序及本身自帶的八個功能鍵，輕易地從遠程主機或現場的條碼掃描設備獲得數據
? DT-200
DT-200是一種經濟實用的數據終端設備現場操作員可以直接用它輸入條碼，計數器值，按鍵數據等。多個終端能夠通過網絡控制器連接到網絡上的主機，并在局域網內實現群組功能。主從式結構允許單個主機與多個終端之間進行數據交換
RTD-SFCS系統中，我們采用生產的Shop Floor 系列產品為現場數據采集提供了一整套整體解決方案。數據采集終端可連接條形碼讀取器、數控機床IO接口等，收集生產過程中的數據信息。收集的數據一方面在現場直接顯示，另一方面上傳至RTD-SFCS數據服務器，生產部門、品管部門或管理部門人員可對數據進行查詢、分析、統計、產生各種分析報表（如生產線上的狀況、不良率報表、工人件資、生產線產能報表等）供管理人員做決策之用。
該系列產品已廣泛應用于宏基電腦、明基電通、華碩、華邦、統一集團、臺積電、鴻海集團、Philip-LG電子、順發工業等眾多廠商。

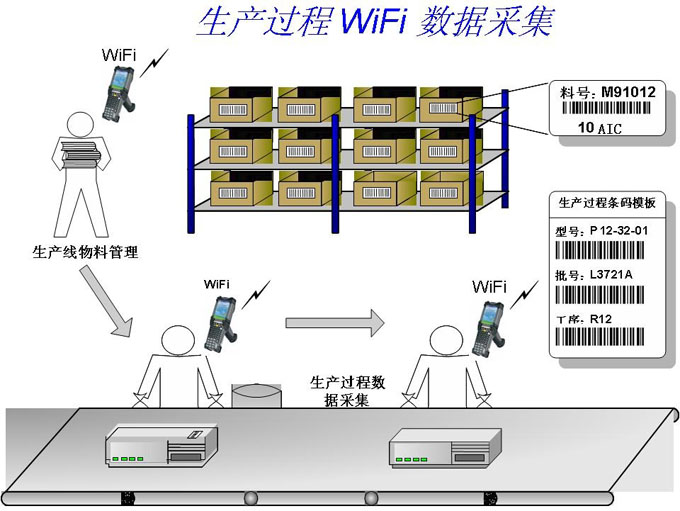

3.3.2 WiFi移動數據采集
WLAN利用電磁波在空氣中發送和接受數據，數據傳輸速率現在已經能夠達到108Mbps，傳輸距離可遠至20km以上。它是對有線連網方式的一種補充和擴展，使網上的計算機具有可移動性，能快速方便地解決使用有線方式不易實現的網絡連通問題。
與有線網絡相比，具有以下優點：
? 安裝便捷
一般在網絡建設中，施工周期zui長、對周邊環境影響zui大的，就是網絡布線施工工程。在施工過程中，往往需要破墻掘地、穿線架管。而WLANzui大的優勢就是免去或減少了網絡布線的工作量，一般只要安裝一個或多個接入點 (Access Point) 設備，就可建立覆蓋整個建筑或地區的局域網絡。
? 使用靈活
在有線網絡中，網絡設備的安放位置受網絡信息點位置的限制。而一旦WLAN建成后，在無線網的信號覆蓋區域內任何一個位置都可以接入網絡。
? 經濟節約
由于有線網絡缺少靈活性，這就要求網絡規劃者盡可能地考慮未來發展的需要，這就往往導致預設大量利用率較低的信息點。而一旦網絡的發展超出了設計規劃，又要花費較多費用進行網絡改造。而WLAN可以避免或減少以上情況的發生。
? 易于擴展
WLAN有多種配置方式，能夠根據需要靈活選擇。這樣，WLAN就能勝任從只有幾個用戶的小型局域網到上千用戶的大型網絡，并且能夠提供像"漫游(Roaming)"等有線網絡無法提供的特性。
由于WLAN具有多方面的優點，其發展十分迅速。在zui近幾年里，WLAN已經在醫院、商店、工廠和學校等不適合網絡布線的場合得到了廣泛的應用。
終端設備簡介：

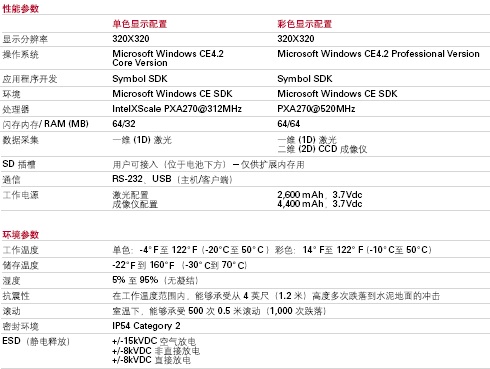

? MC3190
