S型拉壓力傳感器XJC-S07-Q-15
特點
◆XJC-S07-Q-15采用高精度電阻應變式原理
◆可滿足 9.8N-490N范圍內的力測量。
◆不銹鋼材料，密封焊接，防油、防水、耐腐蝕
◆圓型結構設計，壓式承載，安裝使用方便靈活。
◆安全防爆型產品，可用于惡劣環境及危險性場合。
◆不銹鋼材料
◆體積小巧，外型美觀
◆動態響應頻率高,高精度。
S型拉壓力傳感器XJC-S07-Q-15
技術參數
| 量程 | 0-(9.8N-490N) (1KG-50KG) | 材質 | 不銹鋼 |
| 精度 | 0.05% F.S. | 輸出靈敏度 | 2.0mV/V |
| 使用電壓力 | 2.5-5VDC | zui大使用電壓 | 10V |
| 固有頻率 | ≥2KHZ | 溫度補償范圍 | - 10 ~ 60 ºC |
| 滯后 | 0.05% F.S. | 工作溫度 范圍 | - 20 ~ 80 ºC |
| 重復性 | 0.03% F.S. | 絕緣電阻 | ≥5000MΩ/100VDC |
| 輸入阻抗 | 350(700) ± 5 Ω | 輸出阻抗 | 350(700) ± 5 Ω |
| 蠕變 （30分鐘） | 0.01% F.S. | 溫度靈敏度漂移 | 0.05% F.S. / 10ºC |
| 零點輸出 | ± 2% F.S. | 零點溫度漂移 | 0.05% F.S. / 10ºC |
| 安全超載 | 150% | 極限超載 | 200% |
| 電纜線尺寸 | φ3 x 3m | 使用壽命 | 滿量程100萬次以上 |
| 電纜線連接方式 | Ex + : 紅 Ex - : 黑 Sig + : 綠 Sig - : 白 | ||
XJC-S07-Q-15
| 產品構圖

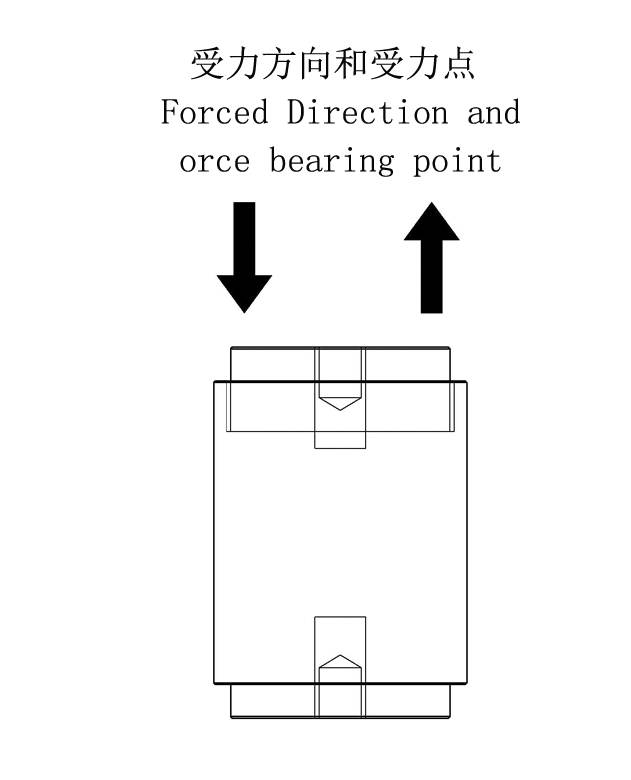

| 安裝受力方式
|
