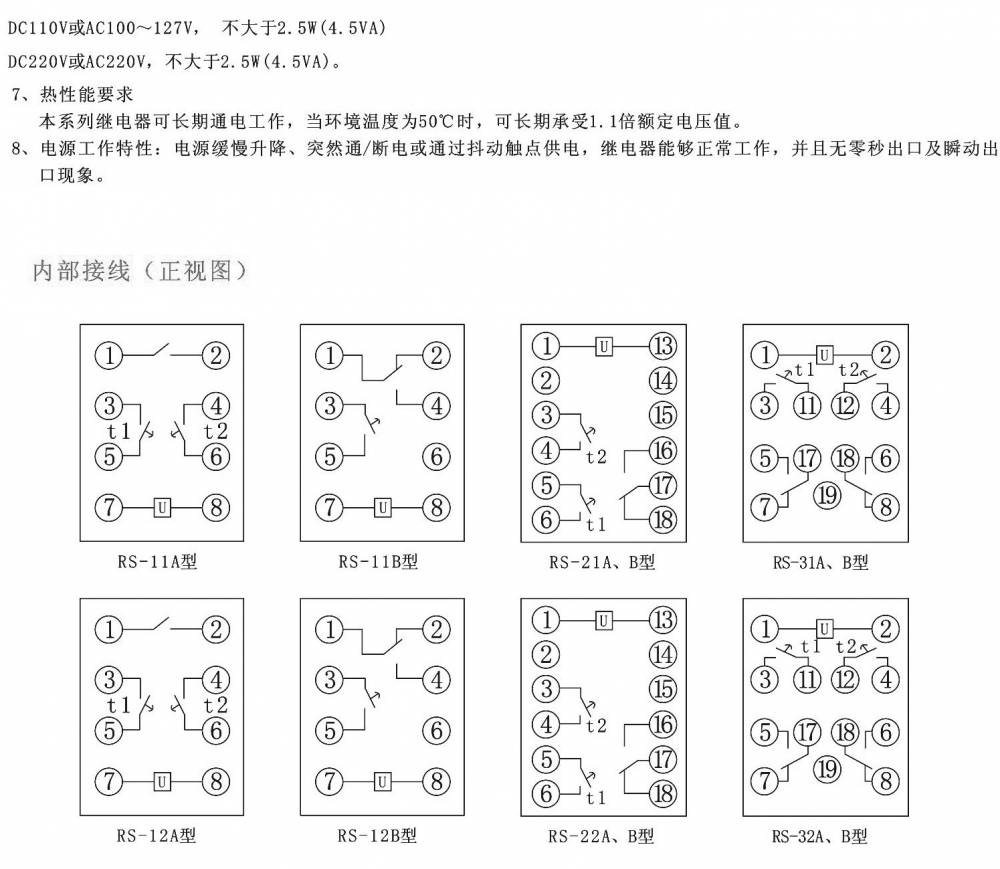

系列型號
RS-11A時間繼電器;（雙延時）
RS-11B時間繼電器;（單延時）
RS-21A時間繼電器;（雙延時）
RS-21B時間繼電器;（雙延時）
RS-31A時間繼電器；（雙延時）
RS-31B時間繼電器；（雙延時）
RS-12A時間繼電器；（雙延時）
RS-12B時間繼電器；（單延時）
RS-22A時間繼電器;（雙延時）
RS-22B時間繼電器;（雙延時）
RS-32A時間繼電器;（雙延時）
RS-32B時間繼電器;（雙延時）

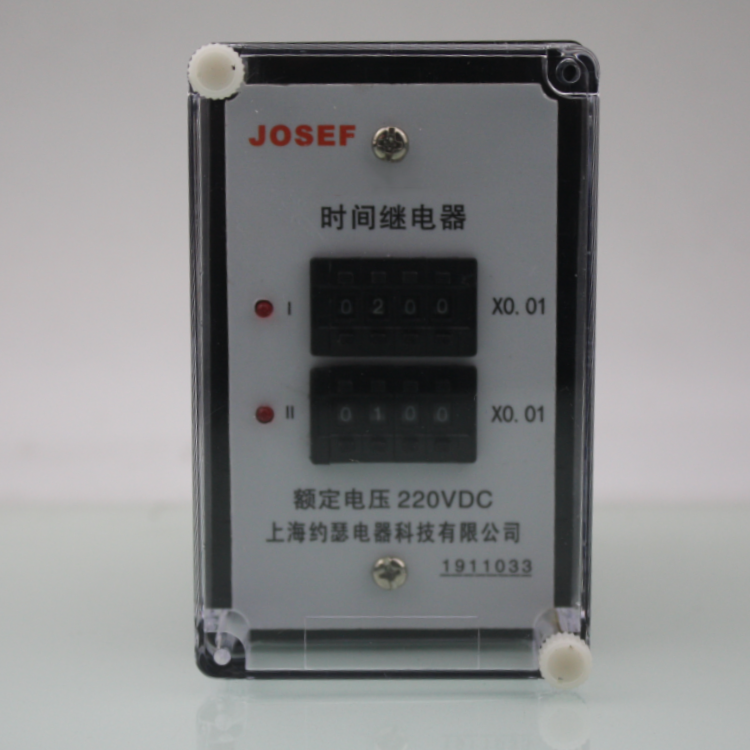

一、產品概述
RS-32A時間繼電器采用集成電路設計，具有高精度、高穩定性、寬延時范圍等特點。它通常作為電力系統二次回路繼電器保護及自動控制回路中的延時裝置，使被控元件得到所需延時。此外，該繼電器還具有功耗小、動作時間準確、整定直觀方便等優勢。
二、技術參數
RS-32A時間繼電器的主要技術參數包括：
額定電壓：通常支持多種電壓等級，如AC/DC 48V、110V、220V等，具體電壓等級可能因產品批次或定制需求而有所不同。
額定電流：一般為5A，確保設備在正常運行時的電流需求。
整定電流：與額定電流相匹配，用于設定繼電器的動作電流。
延時時間：延時范圍廣泛，如0.02S~9.99S（或更寬的范圍，具體根據產品說明書），且整定后的數值無須校驗。
觸點容量：觸點負載能力強，通常可達500VA或更高。
控制電源類型：支持交流/直流控制電源，靈活適應不同的電力系統。
三、工作原理
RS-32A時間繼電器的工作原理基于集成電路的振蕩器和分頻器產生時鐘脈沖，通過計數器計脈沖數來實現延時功能。當施加額定電壓后，繼電器內部瞬動繼電器動作，同時晶振起振產生時鐘脈沖。經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉驅動出口繼電器動作，實現所需延時。
四、產品特點
高精度與穩定性：采用先進的集成電路和元器件設計，確保延時準確度高、穩定性好。
寬延時范圍與級差：提供廣泛的延時設置范圍和細小的級差選擇，便于用戶根據實際需求進行精確設定。
直觀簡便的延時整定：通常采用撥碼開關或旋鈕進行延時整定，操作直觀簡便且無需校驗。
強抗干擾能力：具有優秀的抗干擾性能，能夠在復雜的電磁環境中穩定工作。
低功耗與長壽命：在保持高性能的同時具有較低的功耗和較長的使用壽命。
五、應用場景
RS-32A時間繼電器廣泛應用于以下場景：
電力系統保護：作為發電廠、變電所及電力系統的繼電保護的延時元件，實現主保護和后備保護的選擇性配合。
工業自動化控制：用于自動化生產線中的時間控制環節，如物料輸送、工藝流程控制等。
其他需要精確時間控制的場合：如通訊設備、安防系統、照明控制等領域。
六、使用注意事項
在使用前，請確保繼電器的輸入電壓與額定電壓相符，以避免設備損壞或性能下降。
根據實際需求合理設置延時時間，確保系統的正常運行。
定期對繼電器進行檢查和維護，確保其長期穩定運行。
避免在潮濕、高溫或腐蝕性環境中使用，以延長繼電器的使用壽命。
綜上所述，RS-32A時間繼電器以其高精度、高穩定性、寬延時范圍、強抗干擾能力和低功耗等特點，在電力系統保護和工業自動化控制領域中具有廣泛的應用前景。
