產品介紹
1400型SCR傳動控制柜每套直流傳動系統包括晶閘管整流橋、直流控制模塊、冷卻風機、浪涌抑制電路、接觸器控制電路和皮帶輪防滑保護電路等裝置，均安裝在一個驅動柜中。該柜性能*、可靠性高、操作和維修簡便。SCR柜輸出可調電壓0-750VDC，電流可達1950ADC。柜子的上端裝有2000A的斷路器，具有欠壓脫扣線圈和輔助觸點。面板上安裝電壓表（0-1000VDC）、電流表（0-2000ADC)和通電指示燈裝置。SCR整流橋下用風機強制冷卻。在整流橋的每相輸入端裝有熔斷器，附有微動開關，它與溫度傳感器和進線斷路器的脫扣線圈互鎖。微動開關斷開表示主熔斷器損壞。溫度過高時，溫度傳感器斷開，常閉觸點，無論主熔斷器損壞或柜內溫度過高都可使斷路器脫扣跳閘。柜中安裝的浪涌抑制電路，可減弱危害SCR文件的任何尖脈沖。每個SCR柜都能驅動泥漿泵、絞車和轉盤。所驅動的電機可以是傳勵，也可以是并勵。
每套直流傳動系統包括晶閘管整流橋、直流控制模塊、冷卻風機、浪涌抑制電路、接觸器控制電路和皮帶輪防滑保護電路等裝置，均安裝在一個驅動柜中。該柜性能*、可靠性高、操作和維修簡便。
SCR柜輸出可調電壓0-750VDC，電流可達1950ADC。柜子的上端裝有2000A的斷路器，具有欠壓脫扣線圈和輔助觸點。面板上安裝電壓表（0-1000VDC）、電流表（0-2000ADC）和通電指示燈裝置。SCR整流橋下用風機強制冷卻。在整流橋的每相輸入端裝有熔斷器，附有微動開關，它與溫度傳感器和進線斷路器的脫扣線圈互鎖。微動開關斷開表示主熔斷器損壞。溫度過高時，溫度傳感器斷開，常閉觸點，無論主熔斷器損壞或柜內溫度過高都可使斷路器脫扣跳閘。柜中安裝的浪涌抑制電路，可減弱危害SCR文件的任何尖脈沖。
每個SCR柜都能驅動泥漿泵、絞車和轉盤。所驅動的電機可以是傳勵，也可以是并勵。

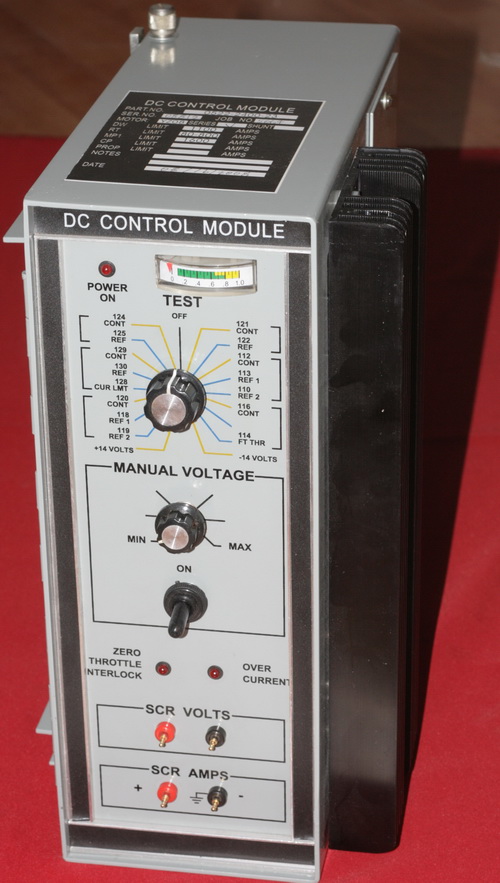

1. DC控制模塊0522-2400-23
DC控制模塊是控制直流電動機轉速和轉矩的核心部件。既可控制串勵電動機，也可控制并勵電動機。它能輸出強出發脈沖，確保SCR快速可靠導通，能使同軸驅動同一負荷的兩臺電動機負荷均衡分配。每個鉆井功能都有獨立的電流限制，轉盤電流限定可平滑調節。電流給定具漸增特性，可使電動機轉矩平穩增加。所有鉆井功能的速度調節器均與接觸器相連鎖，轉盤過電流的封門伐值設定為zui大電流限制值的150%。設有零位連鎖保護裝置，以防其指配時電機突然高速轉動。自動檢測和控制能耗制動的投入和退出。可手動調節組件的電位器，以試驗SCR橋的輸出電壓。各柜中的模塊均能互相置換。
主要功能：
根據速度給定手輪的大小，確定SCR導通的相位角，實現電機的無級調速。
根據負荷的大小，自動調節電流的大小，以維持電機轉速的穩定。
滿足控制電路的零位鎖定要求。
提供控制回路所需的電壓。
能耗制動的檢測和控制。
2. 防滑電路板PC05
主要功能:
當兩臺串勵電動機由一臺SCR柜供電而并聯驅動同一負荷時,由于鏈輪故障可能使其中一臺或兩臺電動機失去負載而超速,泥漿泵驅動就屬于這種情況。
鏈輪防滑板的作用就是檢測串勵電動機的轉速和負載是否正常,當轉速和負載比率超過閥值時,即判斷為皮帶滑動事件發生。
當鏈輪滑動發生時,斷開指配接觸器,切斷兩臺電動機電源,同時接通面板上的鏈輪滑動指示燈。
系統元件組成:防滑電路檢測板、霍爾器件、變壓器。

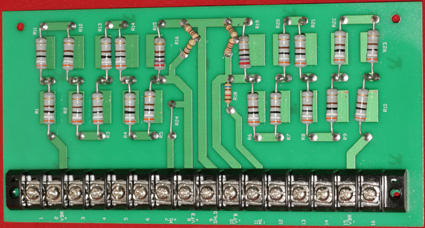

3.電壓反饋板PC02
在SCR柜輸出直流正負母排之間通過15:1的比率分壓,模擬整流橋的輸出電壓,參與速度調節。同時驅動直流電壓表。
4.浪涌抑制電路
由于SCR整流的固有特性,當相間換特別是負載較大時,交流電路上出現暫態過程,導致SCR輸入端出現過電壓,這些過電壓都是尖峰電壓,可能損壞SCR元件,通常使用壓敏電阻消除他們,即浪涌抑制電路。
系統元件組成：壓敏電阻、熔斷器和指示燈。
5.SCR整流橋QL98M
系統組成:可控硅（SCR）、散熱器、熔斷器、扼流線圈、脈沖變壓器、阻容吸收、軸流風機、1200ADC/1800ADC直流接觸器、斷路器。
SCR柜主要配件清單如下：
序號 名稱 型號 參數 廠家
1 直流控制模塊 0522-2400-23 ROSSHILL
2 電源板 PC01 ROSSHILL
3 皮帶輪防滑板 PC05，PC08 ROSSHILL
4 固態繼電器板 PC15，PC16，PC17，PC18 ROSSHILL
5 電壓反饋板 PC02，PC06，PC07 ROSSHILL
6 單排二極管板 PC03 ROSSHILL
7 雙排二極管板 PC04，PC20，PC21 ROSSHILL
8 可控硅 KP1400-22 2000V，1400A
9 SCR柜風機 YSK1500-2/BLWR-MDLG/102HP 600V 50HZ
10 脈沖變壓器 DDB02-05-02M/DDB02-50-0/0100-0357-00
11 直流接觸器 6702ED584 1850A，74VDC
12 直流接觸器 CCZ38-1250/10 74VDC
13 雙向直流接觸器 CCZ38-1000/40 74VDC
14 直流接觸器 CCZ38-1250/110 110VDC
15 霍爾互感器 JK1200D29 1200A
16 壓敏電阻 MYL8-750/70
17 鎖定按鈕 9001KR1BH8
