產品簡介
產品介紹

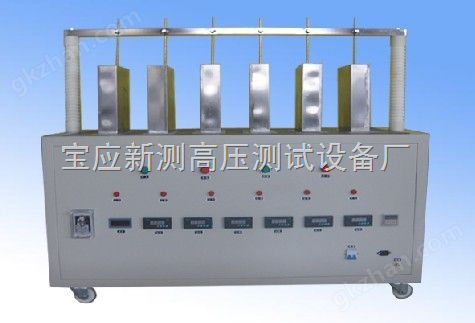

一、絕緣靴手套耐壓試驗裝置 產品介紹
絕緣靴手套耐壓試驗裝置是我公司根據絕緣靴（手套）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別絕緣靴（手套）的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴（手套）設備。其主要特點：可同時測試3雙絕緣靴（手套），并可讀取每只的泄漏電路，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。
二、 工作原理
接入0~220V電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。
三、 分二部分組成
1. 絕緣靴（手套）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；
2. 絕緣靴（手套）試驗臺，絕緣靴（手套）試驗臺由變壓器及其控制部分組成。
絕 四、緣靴手套耐壓試驗裝置 配套使用方法
1、將水槽內加入三分之二的水，并固定在絕緣臺面上。
2、將加入水的絕緣靴及絕緣手套放入水槽內，絕緣手套用探棒上的絕緣夾夾
住，絕緣靴及絕緣手套上口不能弄濕，保持絕緣靴及絕緣手套上口干燥。
3、調節高壓管上的松緊羅絲，將探棒深入絕緣靴及絕緣手套內的水中并擰緊
松緊羅絲以固定探棒。
4、將水槽箱接樁接地，水槽箱插座接入控制箱輸出插座，并將水槽箱上的每
只毫安表開關擰到“斷”位置上。
5、將控制箱電源插座接入220V電源，并將接地端接地。
6、設置好試驗時間及過流保護值。
7、接通電源前，將調壓器回到零位，合上閘刀，斷開按鈕燈亮，如需報警按
下報警開關，報警器發出聲光報警。按下啟動按鈕，啟動按鈕燈亮，同時報
警器停止報警表示已通電等待升壓。
8、順時針勻速旋轉調壓器手柄升壓，并密切注意控制箱儀表及水槽箱毫安表
的情況。
9、如果水槽箱的毫安表有異常，將有異常的毫安表對應的毫安表開關擰到
“通”位置上，以保護毫安表遭過電流損壞。
10、當到達所需電壓時，打開時間繼電器開關，時間繼電器計時。
11、當時間繼電器到達設定時間時，報警器再次報警，提醒耐壓時間已到。
12、逆時針旋轉調壓器手柄降壓，然后關掉時間繼電器開關并按下斷開按鈕，拉下閘刀，試驗結束。
13、除非試驗允許，決不允許全電突然斷電。
14、試驗中如果被試品短路或故障擊穿，過流整定器動作切斷高壓輸出。
