螺桿泵扭矩傳感器CKY-817

一、特點:

本系列扭矩信號耦合器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號耦合器。

CKY-817型轉矩轉速耦合器是CKY-80系列轉矩耦合器的螺桿泵專用形式.該形式中的上下夾子的形狀須按用戶要求定制.

本系列扭矩信號耦合器具備:

1.扭矩測量功能;2能源及信號非接觸傳遞功能,3輸出信號數字化功能.

2.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,

3.傳遞信號時與是否旋轉，轉速和轉向無關。可以適應長時間,高轉速運轉。

4. 精度高，穩定性好；5體積小，重量輕，易于安裝；

6. 不需反復調零即可連續傳遞正反轉扭矩信號；

7. 沒有集流環等磨損件，可以高轉速長時間運行；

8. 抗干擾性強；9. 可任意位置,任意方向安裝;

二、技術指標

1.量程范圍：200-5000Ｎ·m；     2.精 度:０.5%Ｆ·Ｓ；

3.適用轉速3000轉/分以下.

4.環境溫度：０℃-５0℃      5.頻率響應：100 μs     6.自重=   3Kg

7.輸出信號: 0-12v方波頻率; 零扭矩:10 KHZ ; 正向滿量程:15 KHZ ;

 反向滿量程:5 KHZ； 負載電流<10mA.

8.信號插座 : (1)0V. (2)+15V. (3)-15V. (4)轉速 ．(5)扭矩信號.

三．安裝

1．CKY-817型轉速耦合器由靜止外殼和旋轉軸兩部分組成.

2．按照定位凹凸臺旋轉軸壓接在螺桿泵的上下夾子之間.

3．將靜止外殼與靜止端基座上軟聯結可以擺動.

四、信號處理

1.直接將扭矩頻率信號送給計算機或PLD進行處理；

2.轉換為4—20m A或1—5V模擬信號.

五、使用注意：

1.  接線必須正確;   2.±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;

3.  信號線輸出不得對地,對電源短路,輸出電流不大于10mA;

4. 屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。

5． 使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。

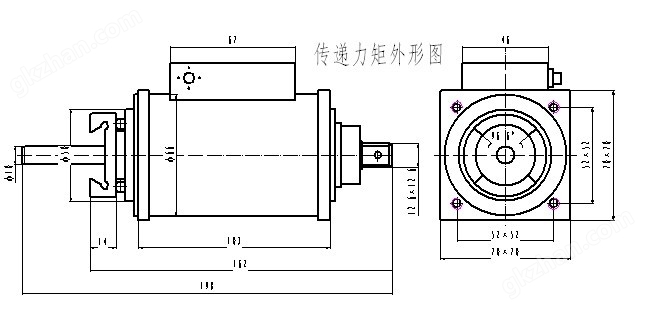

具體尺寸及規格，請與我司聯系。
