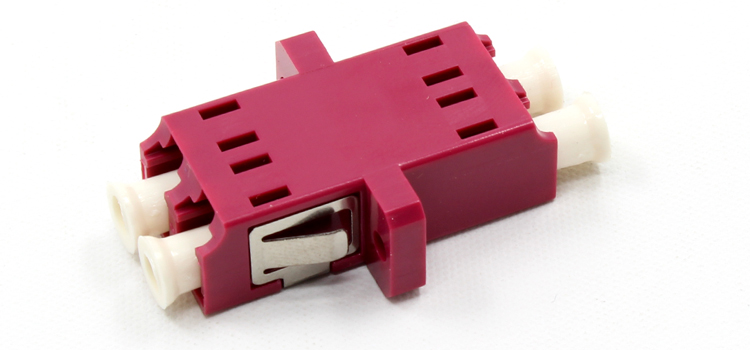

LC一體式光纖適配器
簡 介
光纖適配器又通常叫法蘭盤,主要用于光纖活動連接器之間的連接并固定,使光信號能夠以小的插入損耗進行傳輸。產品系列主要有SC、LC、FC、ST、MU、D4、DIN,采用精密陶瓷套筒將連接器的插芯與插芯之間進行精確對準,保證了光信號在經過連接器與連接器相互連接之后的超小損耗傳輸。其中用量zui大zui廣泛的是SC、LC、FC、ST這四種適配器。光纖適配器被廣泛的應用于通信系統的基站、樓宇機房里的光纖配線架(ODF),通信設備、各種測試儀器上。
LC塑料材質的適配器,科海公司在早期是采購回白色原料顆粒與相應色粉后,再經過配料工程師進行精確配置而成,由于非常微小的原料與色粉的配置差距及機器調試的不同效果,往往會造成每批次產品有微小的色差問題,而此配置造成的差距確實在所難免,往往遇到不少客戶反饋少批次有非常微小色差的問題,另外一個嚴重的問題便是焊接問題,在焊接過程中,由于LC陶瓷套管太薄,一旦受到焊接時的超聲波的影響,LC陶瓷套管往往會崩裂,直接造成生產報廢率高及效率低下,同時造成質量的不穩定性。為了克服色差與套筒報廢的困難,在2012年10月份,科海公司將由色料顆粒供應商直接提供配置好的成品顏色的原材料,每次采購量達幾十噸,科海公司采購后可直接用于注塑生產,*杜絕了不同批次的色差問題。在2013年7月份,采用新型工藝,制造出一體式LC光纖適配器,一體式LC光纖適配器也叫免焊接LC光纖適配器,因為避免焊接,*杜絕了超聲波造成的陶瓷套筒崩裂的情況,大大提高生產效率及質量穩定性。
色差的控制與免焊接的實施,大大提高了LC光纖適配器的綜合可靠性。如下圖所示。
注塑生產的適配器零部件的關鍵尺寸將用精密的影像測量儀進行測量,各個組裝后經過超聲波焊接機焊接。

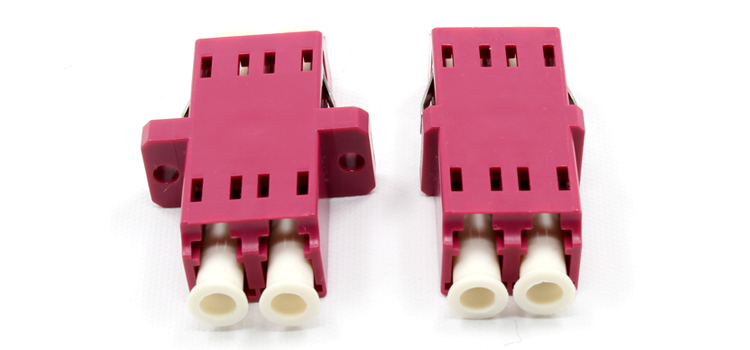

老款超聲波焊接型與新款無焊接型的對比:
焊接后的產品將進行*的外觀檢驗,然后將進行*光學性能的插入損耗測試,要求IL≤0.20dB。
LC適配器工藝流程圖如下所示:
LC一體式雙芯適配器尺寸:(mm)
特 征 | 應 用 |
●好的互換性與重復性 | ●配線箱接口安裝 |
●低插入損耗 | ●設備之間的連接 |
●檢驗嚴謹,具高可靠性 | ●跳線之間的連接 |
●種類多樣 | ●有線電視網 |
●符合IEC60874標準及RoHS要求 | ●城域網、廣域網、FTTx |
規 格
項 目 | 規格參數 |
適用連接器類型 | LC |
連接器光纖類型 | 多 模 |
適配器顏色 | 紅色 |
測試波長 | 850nm, 1300nm |
插入損耗 | 典型值≤0.15dB,zui大值≤0.20dB |
可重復性 | ≤0.10dB |
可互換性 | ≤0.20dB |
插拔性能 | 插拔1000次的損耗變化≤0.20dB |
通道數 | 雙芯 |
外框材質 | 塑料 |
套筒材質 | 陶瓷(ZrO2) 或客戶要求 |
工作溫度 | -20℃ to +70℃ |
存儲溫度 | -40℃ to +85℃ |
