軸流泵的特性曲線有什么特點？

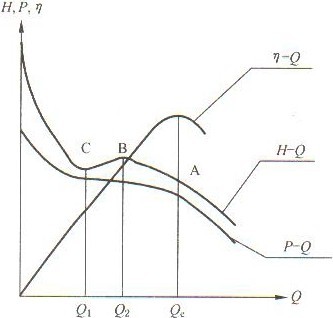

圖1 軸流泵特性曲線

    軸流泵的特性曲線的表達方式和離心泵相同，橫坐標表示流量Q，縱坐標表示揚程H、效率η、軸功率P等，但H-Q曲線和P-Q曲線的趨勢與離心泵截然不同，如圖1所示。可以看出，在揚程曲線上，當流量由zui率點（*工況點）A開始減小時，其揚程逐漸增大，當流量減小到Q2時，則揚程增大到拐點B，當流量繼續減小則揚程也隨之減小，直至第二個拐點C，自C點開始隨流量的減小而揚程則迅速增加，當流量為零時，揚程可達*工況揚程的二倍左右。對于流量為零時的工況，通常稱為關死點工況，此時泵的揚程zui高，功率zui大。相應的揚程稱為關死點揚程，功率稱為關死點功率。

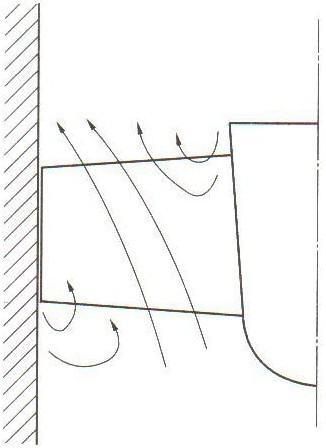

圖2 軸流泵葉輪內的二次回流示意圖

    軸流泵的特性曲線具有這樣的形狀，是因?yàn)楫?dāng)流量減小時，液流的相對速度與圓周方向間的夾角減小，而葉片安放角不變，致使葉柵翼型的沖角增大。流量越小則沖角越大，當沖角增大到一定程度時，翼型表面將產生脫流。所以當流量從*流量Qe減小時，翼型的沖角增大而使升力系數增加，故揚程增大。在流量減小到小于Q2時，因沖角過大翼型產生脫流，升力系數下降，揚程降低。而流量減小到小于Q1時，揚程不是降低而是又升高，這是由于在葉輪中液體產生二次回流所致。當流量減小到小于Q1時，葉輪各計算流面產生的揚程各不相等，引起液體的二次回流（圖2），由葉輪流出的液體，一部分又重新回到葉輪中再次接受能量。二次回流是依靠撞擊來傳遞能量的，因此水力損失很大，在揚程增加同時也極大消耗了泵的功率，致使效率急劇降低。所以在軸流泵的效率曲線上，當流量減小時效率下降較快，率工作區域狹窄。鑒于軸流泵特性曲線的特點，關閉出口閥門啟動時，往往使軸流泵難以啟動，且電動機有超載的危險，所以在啟動軸流泵時，出水管路閥門必須全開，以減小啟動功率。
