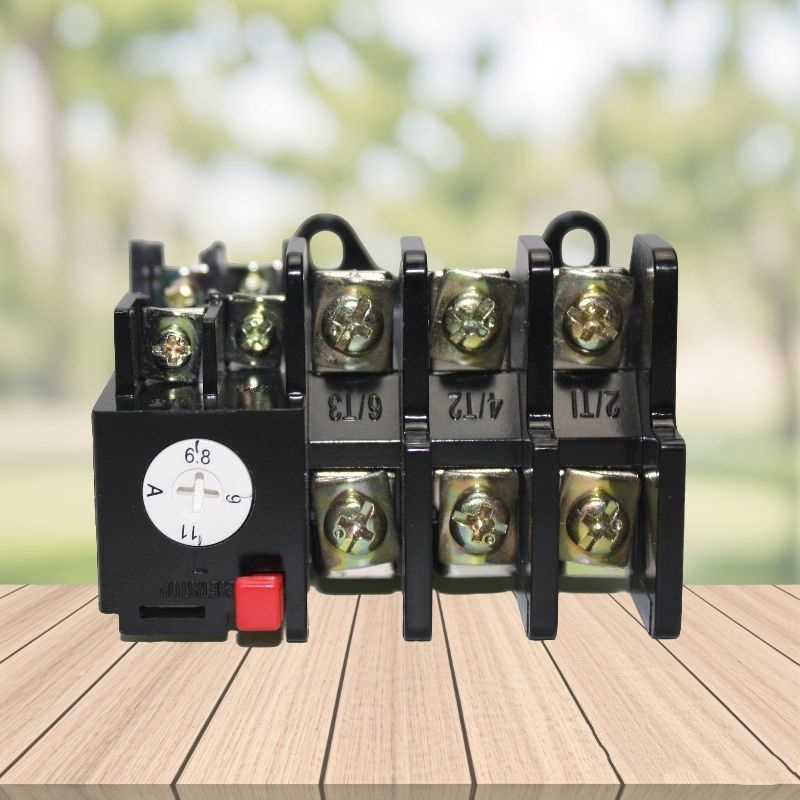

一、產品概述

• 型號：JRS5-12/Z 0.7～1.1(0.9A)

• 類型：熱繼電器

• 用途：適用于長期工作或間斷長期工作的一般交流電動機的過載和斷相保護。

二、技術參數

• 額定電壓：100V

• 額定電流：2A（但動作電流可調范圍為0.7～1.1A，整定值為0.9A）

• 3C額定電壓范圍：36V以下

• 觸點形式：一開一閉

• 觸點切換電壓：220V

• 線圈功率：6W

• 觸點負載：40W

三、產品特點

1. 過載和斷相保護：繼電器具有過載和斷相保護功能，能有效保護電動機免受損壞。

2. 溫度補償：具備溫度補償功能，能適應不同環境溫度下的工作需求。

3. 動作靈活性檢測：具有動作靈活性檢測機構，確保繼電器動作可靠。

4. 手動和自動復位：支持手動復位和自動復位兩種方式，方便用戶操作。

5. 差動式斷相保護：采用差動式斷相保護技術，提高保護的準確性和可靠性。

6. 整定電流連續可調：整定電流連續可調裝置使得用戶可以根據實際需求調整動作電流值。

四、使用條件

• 海拔高度：不超過2000m。

• 周圍空氣溫度：-5℃至+40℃，24小時內平均溫度不超過+35℃。

• 大氣條件：在+40℃時，大氣相對濕度不超過50%；在較低溫度下，可以有較高的相對濕度，但濕月的月平均溫度不超過+25℃，該月的月平均相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露。
