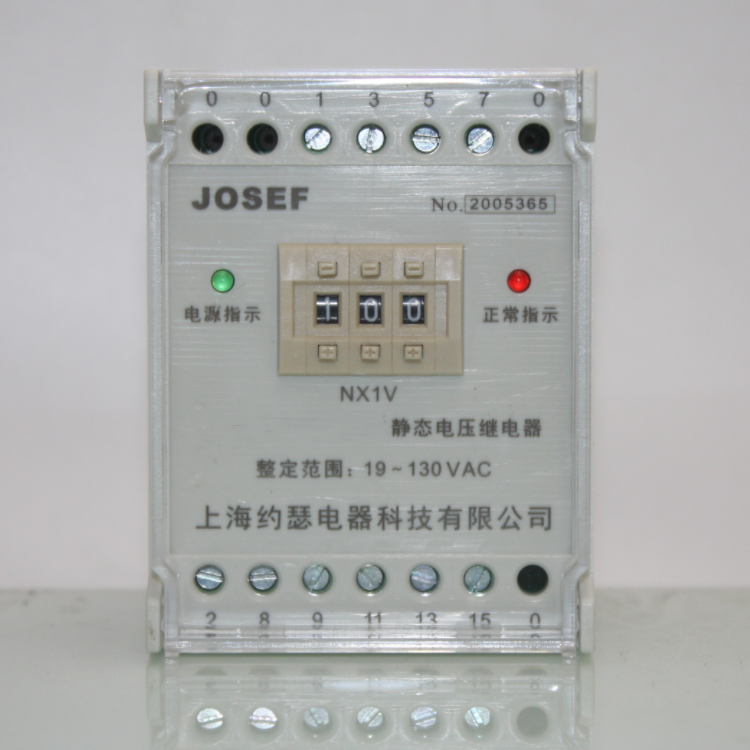

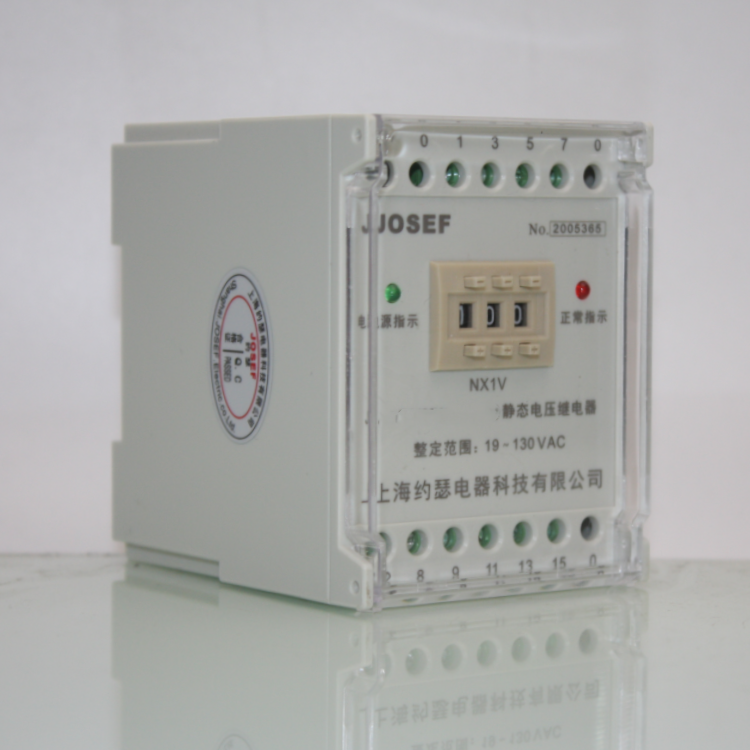

系列型號：

JY-7A/1集成電路電壓繼電器

JY-7B/1集成電路電壓繼電器

JY-7A/2集成電路電壓繼電器

JY-7B/2集成電路電壓繼電器

JY-7A/3集成電路電壓繼電器

JY-7B/3集成電路電壓繼電器

JY-7A/3/002集成電路電壓繼電器

JY-7A/5集成電路電壓繼電器

JY-7B/5集成電路電壓繼電器

JY-7A/4集成電路電壓繼電器

JY-7B/4集成電路電壓繼電器

一、基本概述

• 產品型號：JY-7A/2

• 產品類型：有輔助電源電壓繼電器

• 主要用途：用于發電機、變壓器、輸電線路的繼電保護裝置中，作為過壓或欠壓的閉鎖啟動元件。

二、主要特性

• 精度高：采用集成電路靜態型繼電器，具有精度高、功耗小、動作時間短等特點。

• 整定方便：采用三位撥碼開關整定電壓值，直觀方便，無須校驗。

• 范圍寬：整定范圍寬，可根據需要進行設定，通常包括19V130V或40V260V等范圍。

• 返回系數高：繼電器動作后，當電壓降低到一定值時，繼電器會返回原始狀態，返回系數高，穩定性好。

• 功耗低：整體功耗小于5W，符合電力系統的節能要求。

三、技術參數

• 額定電壓：通常為220V（具體可能因產品而異）

• 輔助電源：AC48V260V、DC48V300V交直流通用。

• 整定范圍：19V130V或40V260V（具體根據產品型號和規格而定）

• 返回系數：1.04~1.08

• 動作時間：欠電壓動作時間0.5倍整定值小于20ms，過電壓動作時間1.2倍整定值小于25ms，2倍整定值小于20ms。

• 返回時間：小于27ms

• 觸點容量：具有一定的觸點容量，可長期接通和分斷一定的電流和電壓。

• 絕緣性能：繼電器外殼與外露帶電端子之間具有較高的絕緣電阻和絕緣耐壓性能。

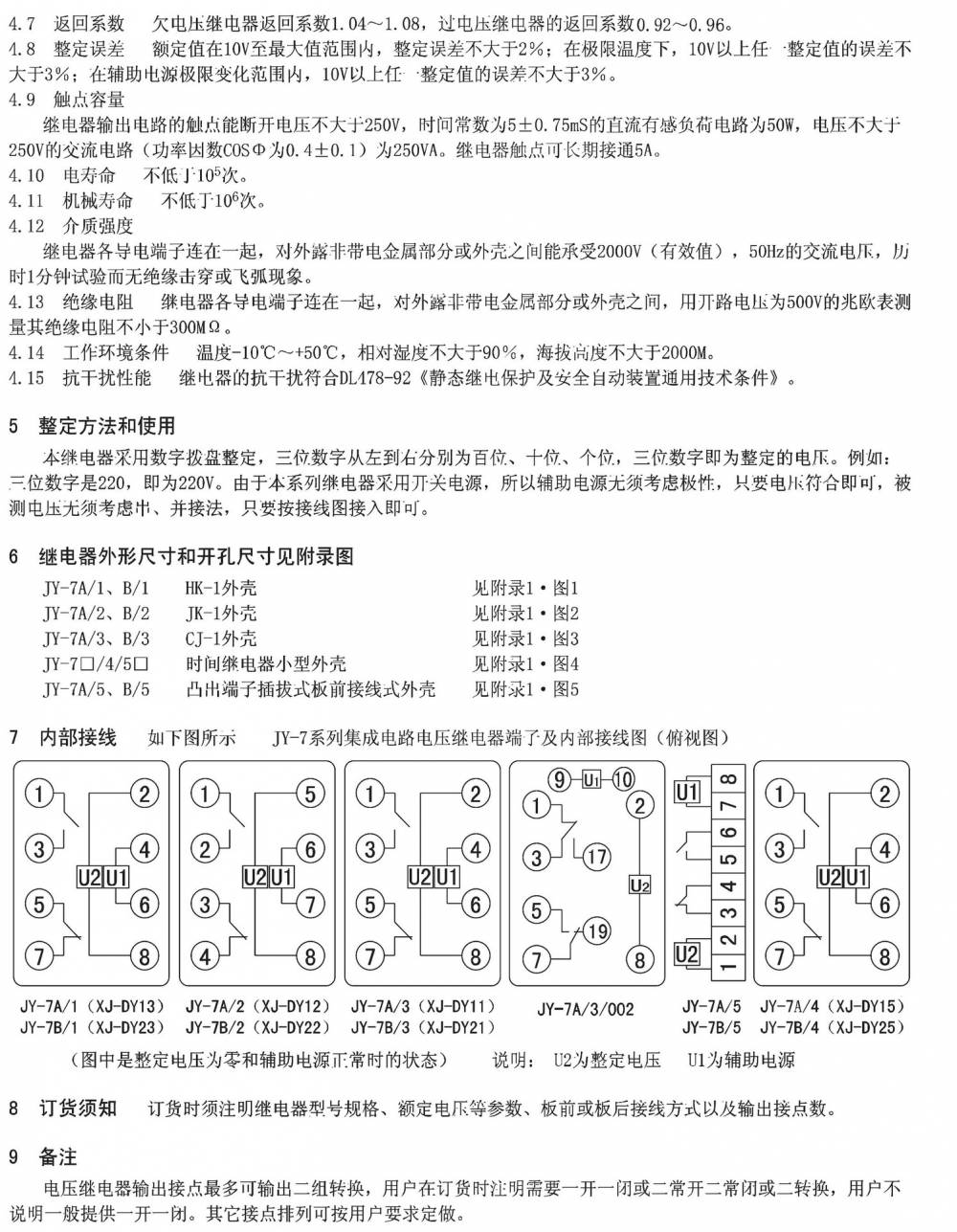

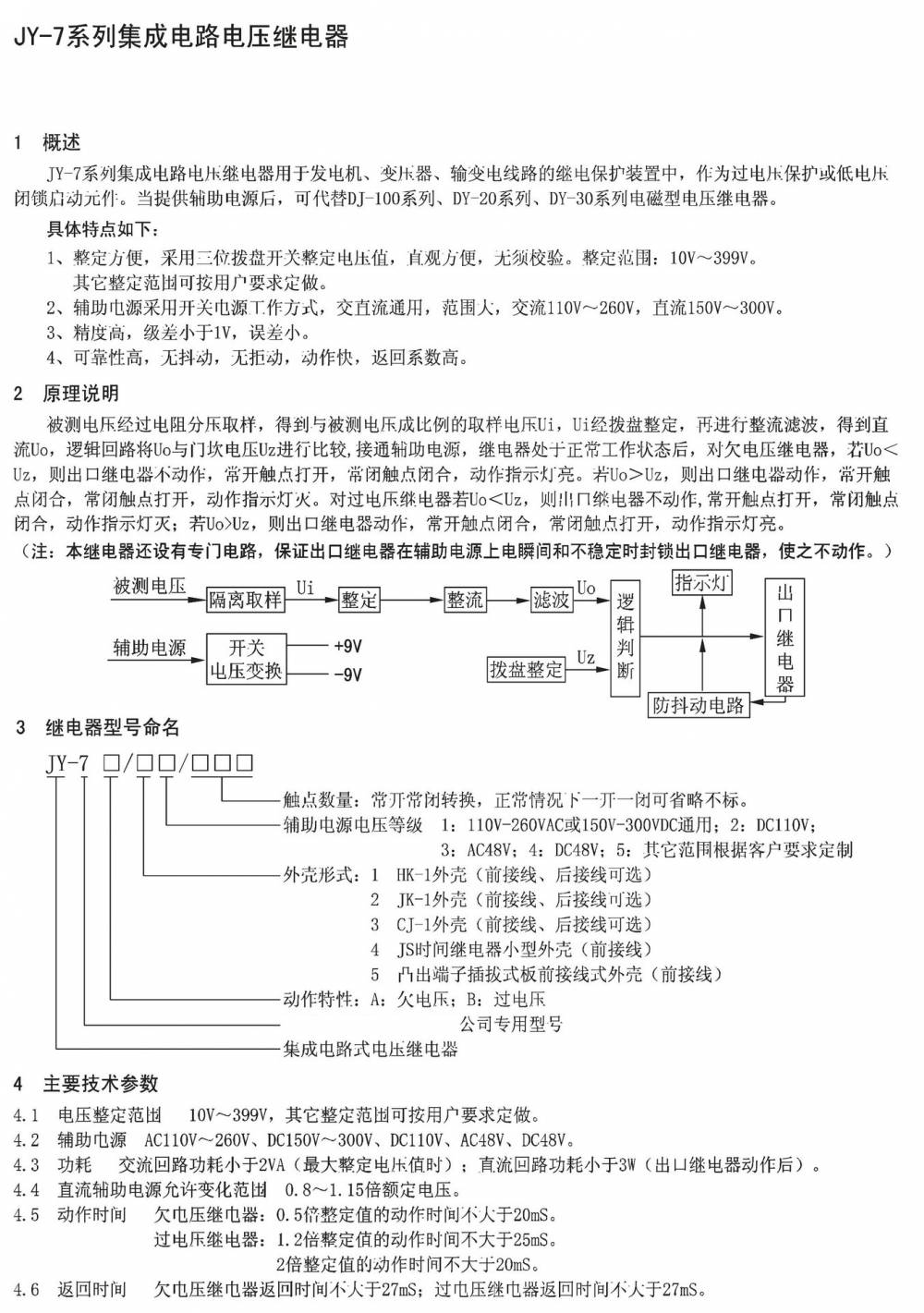

四、工作原理

被測電壓經過電阻分壓取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥碼整定，再進行整流濾波，得到直流Uo。邏輯回路將Uo與門坎電壓Uz進行比較，對欠電壓繼電器，若UoUz，則出口繼電器動作。

五、使用注意事項

• 正確選型：根據電力系統的實際情況和保護要求，選擇適合的繼電器型號和規格。

• 合理整定：根據電力系統的額定電壓和整定范圍，合理設定繼電器的整定值。

• 定期檢查：定期對繼電器進行檢查和維護，確保其處于良好的工作狀態。

• 正確接線：在接線時，應確保接線正確、牢固，避免接觸不良或接線錯誤導致的故障。

六、應用場景

JY-7A/2電壓繼電器廣泛應用于電力系統的各個環節，如發電廠、變電站、輸電線路等。它用于監測電力系統的電壓變化，并在電壓異常時及時發出報警信號或切除故障，從而確保電力系統的穩定運行。

綜上所述，JY-7A/2電壓繼電器是一種性能優良、功能強大的電力系統繼電保護裝置。在使用時，應確保其正確選型、合理整定、定期檢查和正確接線，以充分發揮其保護作用。
