AEB 解決方案

后加裝方案概述

適配車型：氣剎配置的商用車

功能列表

車道偏離預警（Lane Departure Warning, LDW )

車距監測預警（Headway Warning, HW）

前向碰撞預警 （Forward Collision Warning, FCW）

主動緊急制動（Automatic Emergency Brake, AEB) 注：不影響原車的制動系統功能

后加裝方案系統組成

前視攝像頭

Intelligent Forward Camera 識別距離： 110m

車輛類型：乘用車、卡車、客車、摩托車

行人類型：成人、小孩、自行車

前向毫米波雷達

Forward Millimeter Wave Radar

距離：遠場最大170m，近場最大70m

速度范圍： -400~200km/h

水平范圍：遠場±9°,近場±45°

中央控制器

Central Controller

車規級主芯片，AEC-Q100級 滿足ASIL-B功能安全等級

支持多種車型配置，支持實現復雜功能

制動系統建壓速度滿足AEBS系統需求

攝像頭和雷達信號目標級融合

人機交互模塊

Human Interface Module

寬電壓輸入，可支持5-60V

采用車規級主芯片，符合AEC-Q100測試規范

HMI顯示方案滿足 JT/T 1242、JT/T 833-2014 等法規要求

支持顯示LDW/AEB狀態，LDW報警和AEB報警及制動狀態

可擴展可調FCW/AEB靈敏度，滿足不同駕駛風格司機的駕駛習慣

IMU模塊

寬電壓輸入，可支持5-60V

采用車規級主芯片，符合AEC-Q100測試規范 安裝方式靈活

內部軟件自學習標定，大大提高安裝效率， 提升IMU測量性能

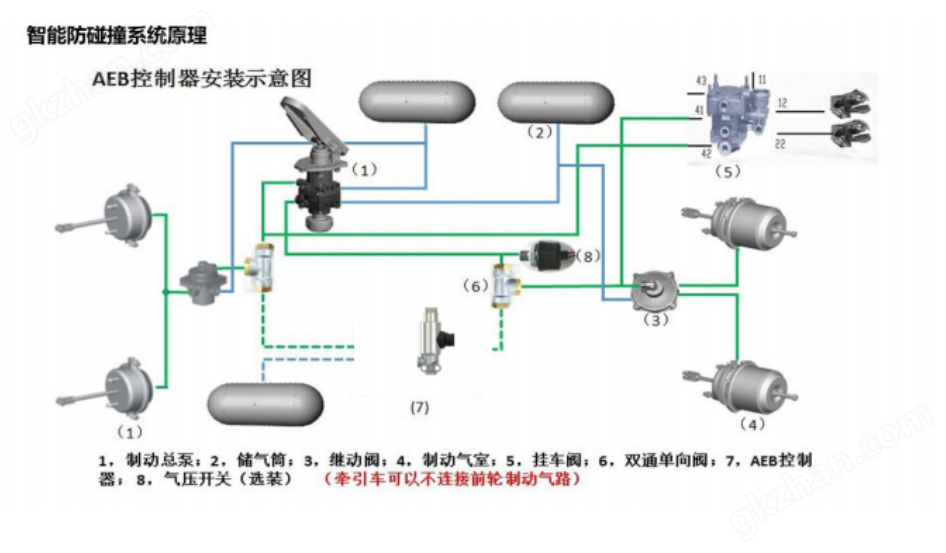

后裝氣制動閥組

車規級閥體、氣路接頭、電氣連接器

安裝空間需求小

量產級工藝，穩定可靠

客戶案例展示
