advantages
產品優勢
高負載
采用液壓伺服和電氣伺服混合驅動模式，負載能力為50t工作平穩

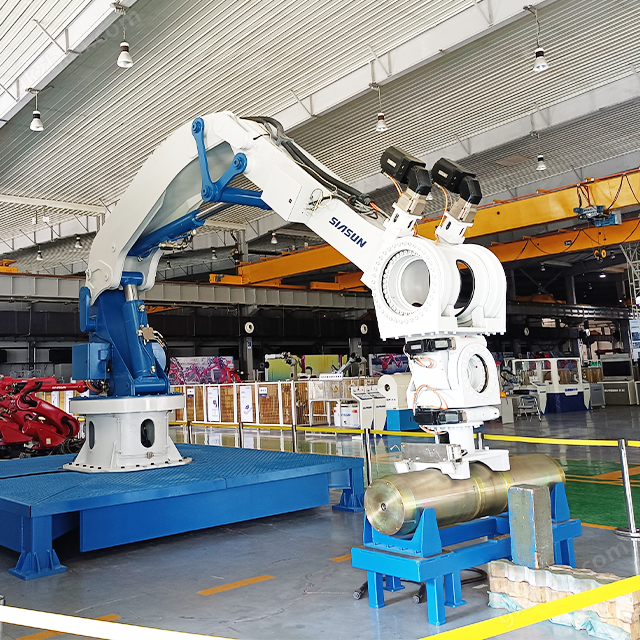

采用垂直多關節形式機器人結構，多軸高精度復合運動，工作平穩可靠流線形外觀
減少氣流阻力，光滑清潔，美觀精干輕量化
優化結構剛度，采用高強鋼進行焊接，實現剛性和自重匹配融合質量可靠
高品質零部件，精密裝配，嚴格檢驗，確保高精度、高壽命
Application areas
產品應用領域
國防
核工業
石油
礦產
冶金
船舶
parameter
產品參數
-
結構形式
垂直多關節
-
自由度
5
-
額定載荷
40
-
工作半徑
6
-
速度（空載/帶載）（mm/s）
200/50
-
視覺定位精度
±5
-
重復定位精度
±2
-
分辨率
±1
-
Ⅰ軸關節運動范圍
±185°
-
Ⅱ軸關節運動范圍
-5°～70°
-
Ⅲ軸關節運動范圍
-172°～0°
-
Ⅳ軸關節運動范圍
±5°
-
Ⅴ軸關節運動范圍
±150°
-
Ⅰ軸關節速度
6°/s
-
Ⅱ軸關節速度
1°/s～2°/s
-
Ⅲ軸關節速度
3°/s～10°/s
-
Ⅳ軸關節速度
1°/s
-
Ⅴ軸關節速度
3°/s
-
自重t
16
-
驅動方式
液壓/電機伺服
-
液壓系統工作壓力（MPa）
31
-
液壓系統流量（L/min）
468
-
用電需求
200kW/380V/50Hz
